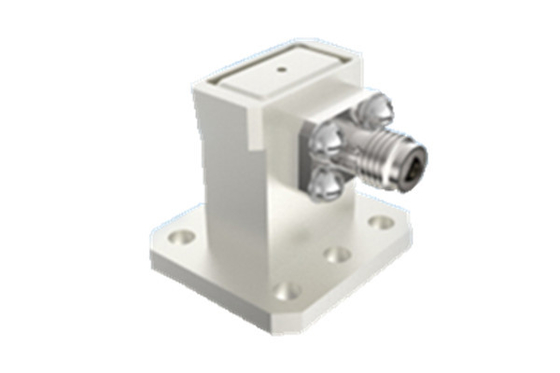

Yüksek Performanslı Dalga Kılavuzu 2.92 Tipi Yan Besleme Koaksiyel Adaptörü BJ180
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün Adı: | 2.92 RF Koaksiyel Dalga Kılavuzu Adaptörü | Sürekli dalga gücü: | 2W |
|---|---|---|---|
| Sıklık: | (187,5/a)GHz~(285,7/a)GHz | Yalıtım direnci: | ≥5000MΩ |
| Uygulama: | İletişim | Malzeme: | Pirinç |
| Nominal Depolama Sıcaklığı Aralığı Sıcaklık: | -55°C~+100°C | Çalışma sıcaklık aralığı: | -65°C~+125°C |
| Vurgulamak: | BJ180 Yan Aktarım Koaksiyel Adaptörü,Yüksek performanslı yan besleme koaksiyel adaptörü,2.92 Tip Yan Yükleme Koaksiyel Adaptörü |
||
Yüksek Performanslı Dalga Kılavuzu 2.90 Tipi Yan Besleme Koaksiyel Adaptörü BJ180
Şirketimiz tarafından üretilen uzay aracı için koaksiyel dalga yönlendirmesi dönüştürücüleri, doğrudan beslenen ve yan olarak beslenen iki yapı biçimine ayrılmıştır.
Uzay aracı için koaksiyel dalga kılavuzu dönüştürücüleri, 5.3 GHz'den 110 GHz'e kadar bir frekans aralığı olan doğrudan beslenen ve yan beslenen olarak ayrılır.
Dalga kılavuzu ucundaki dikdörtgen dalga kılavuzu portları BJ70, BJ84, BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740, BJ900,SMA serisi ile koaksiyel uç arayüz arayüzü, 2.92 serisi, 2.4 serisi, 1.85 serisi vb. Her dalga kılavuzu port ürünü dalga kılavuzu bant genişliğini kapsar.
Her bir dalga kılavuzu port ürünü, dalga kılavuzu bant genişliğini kapsar ve ürünlerin güvenilir yapısı, küçük dış boyutları, mükemmel elektrik performansı ve tutarlılığı vardır.ve hafif (≤20g)Çeşitli uzay araçlarında yaygın olarak kullanılmaktadır.
Spesifikasyon:
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| Ana parametreler | |||
| Sürekli dalga gücü | 2W | ||
| Frekans aralığı | (187.5/a) GHz~(285.7/a) GHz,a dalga kılavuzu portu uzun yan boyutları | ||
| Çalışma sıcaklık aralığı | -65°C~+125°C | ||
| İzolasyon Direnci | ≥5000MΩ | ||
| Diğerleri | |||
| Kaplama kalınlığı | Orta temasdaki altın kaplama katmanının kalınlığı ≥1.27μm | ||
| Kaplama gözenekliği | Seyreltilmiş nitrik asit | Özel ağırlığı 1.316 (sıcaklığı 25°C±3°C) olan şeffaf bir kapta, 30 saniye | |
| Konsantre nitrik asit | Konsantrasyon analitik olarak saf %68 25°C ± 3°C'de, 20 dakikada bir kapta | ||
| Değerli Depolama Sıcağı Sıcaklık Aralığı | -55°C~+100°C | ||

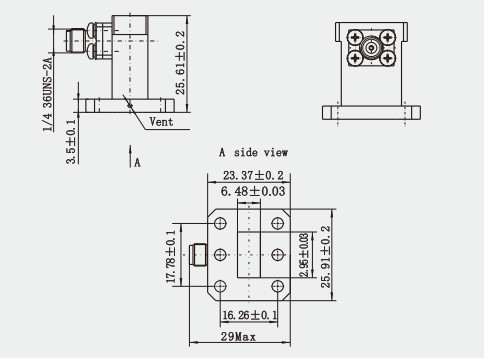

Çizim:(mm)
Özellikleri:
1Yüksek verimli enerji dönüşümü: Dalga kılavuzu koaksiyel dönüştürücünün tasarımı, farklı iletim ortamlarında elektromanyetik dalga yayılma özelliklerinin farklılığına dayanmaktadır.ve makul yapısal tasarım ve parametreler seçimi ile dalga kılavuzu ve koaksiyel hat arasında yüksek verimli enerji dönüşümü gerçekleştirir.
2Geniş bant genişliği: Dalga kılavuzu koaksiyel dönüştürücü geniş bant genişliğine sahiptir, bu da DC'den milimetre dalga bandına ve daha da yüksek frekans aralığını kapsayabilir.
3Düşük Ekleme Kaybı: Dalga kılavuzu koaksiyel dönüştürücüler dönüşüm sürecinde düşük ekleme kaybına sahiptir, bu da sinyalin dönüşüm sürecinde daha az enerji kaybettiği anlamına gelir.Sinyalin bütünlüğünü ve gücünü korumaya yardımcı olmak.
4. Düşük VSWR: VSWR, iletim hatlarının eşleşme derecesinin bir ölçüsüdür. Dalga kılavuzu koaksiyel dönüştürücülerin düşük VSWR'si vardır,iyi bir eşleşme performansını gösteren ve sinyal yansımasını ve bozulmasını azaltan.
5Çeşitli yapılar: Dalga kılavuzu koaksiyel dönüştürücülerin ortogonal 90° dalga kılavuzu koaksiyel dönüştürücü ve sonlandırılmış 180° dalga kılavuzu koaksiyel dönüştürücü gibi çeşitli yapıları vardır.Farklı uygulama gereksinimlerine göre seçilebilir.
Uygulama:
1Mikrodalga ekipmanları ve sistemleri: Mikrodalga ekipmanlarında, dalga kılavuzu koaksiyel dönüştürücüler, koaksiyel hatlar ve dalga kılavuzu tüpleri gibi farklı iletim hatlarını bağlamak için kullanılır.verimli sinyal iletimi içinAntenler, vericiler, alıcılar ve taşıyıcı terminal ekipmanları gibi çeşitli mikrodalga sistemlerinde yaygın olarak kullanılır.
2Radar sistemi: Radar sisteminde, dalga kılavuzu koaksiyel dönüştürücü, istikrarlı sinyal iletimini sağlamak için radarın çeşitli bölümlerini birbirine bağlamak için kullanılan önemli bir pasif dönüştürme cihazıdır.
3Uydu İletişimi: Dalga kılavuzu koaksiyel dönüştürücüler uydu iletişimi alanında da uygulanabilir.Özellikle yer istasyonunun koaksiyel hattını uydu üzerindeki dalga kılavuzu sistemiyle birbirine bağlamak gerektiğinde.
Ürün Kataloğu:
1.85 serisi
2.4Serisi
2.92Serisi
SMASerisi
SMP serisi
SMPM serisi
Cam yalıtım ürünleri
Koaksiyel Dalga Kılavuzu Adaptörü
Not:
10.000'den fazla türümüz var.SMA Bağlantısı, Eğer kullandığınız konektör bulunmuyorsa, lütfen bilgilerinizle bizimle iletişime geçin.
