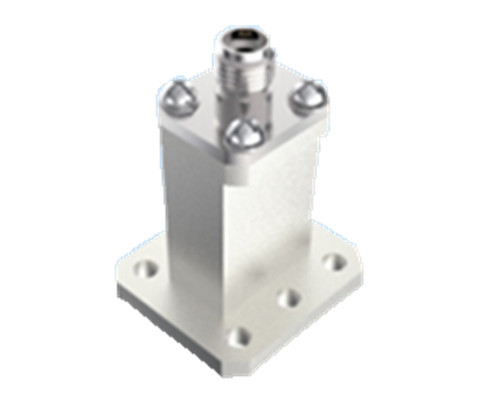

WR51 15-22GHz K2.92mm Uçtan Giriş Dalga Kılavuzu - Koaksiyel Adaptör (Havacılık için)

Büyük resim : WR51 15-22GHz K2.92mm Uçtan Giriş Dalga Kılavuzu - Koaksiyel Adaptör (Havacılık için) En iyi fiyat

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	ELT (Elite)
Sertifika:	ISO-9001-2015
Model numarası:	ZH-H1G-3

Ödeme & teslimat koşulları:

Min sipariş miktarı:	100 adet.
Fiyat:	negotiable
Ambalaj bilgileri:	Standart ihracat kartonu
Teslim süresi:	5-7 iş günü içinde (stoklar için)
Ödeme koşulları:	T/T, Western Union, L/C
Yetenek temini:	Ayda 1.000.000 Adet

İletişim

Detaylı ürün tanımı

Ürün Adı:	2.92 RF Koaksiyel Dalga Kılavuzu Adaptörü	Sürekli dalga gücü:	2W
Sıklık:	(187,5/a)GHz~(285,7/a)GHz	Yalıtım direnci:	≥5000MΩ
Uygulama:	İletişim	Malzeme:	Pirinç
Nominal Depolama Sıcaklığı Aralığı Sıcaklık:	-55°C~+100°C	Çalışma sıcaklık aralığı:	-65°C~+125°C
Vurgulamak:	2.92 Dalga rehberi adaptörü tipi , Yüksek Performanslı Dalga Kılavuzu Adaptörü , BJ180 Dalga rehberi adaptörü

WR51 15-22GHz K2.92mm Uçtan Fırlatmalı Dalga Kılavuzu - Koaksiyel Adaptör Uzay Havacılığı İçin

^{Elite Electronic tarafından üretilen uzay araçları için koaksiyel dalga kılavuzu adaptörleri, 5.3GHz ila 110GHz frekans aralığına sahip, uçtan fırlatmalı ve dik açılı olmak üzere iki yapısal formda ayrılır.}

^{Dalga kılavuzu ucundaki dikdörtgen dalga kılavuzu portları WR137(BJ70), WR112(BJ84), WR90(BJ100), WR75(BJ120), WR62(BJ140), WR51(BJ180), WR42(BJ220), WR34(BJ260), WR28(BJ320), WR22(BJ400), WR18(BJ500), WR14(BJ620), WR12(BJ740), WR10(BJ900)'dür.}

^{SMA serisi, 2.92 serisi, 2.4 serisi, 1.85 serisi vb. koaksiyel uç arayüzü arayüzü. Her dalga kılavuzu portu ürünü, tam dalga kılavuzu bant genişliğini kapsar ve ürünler güvenilir yapıya, küçük dış boyutlara, mükemmel elektriksel performansa ve tutarlılığa ve hafifliğe (≤20g) sahiptir. Çeşitli uzay araçlarında yaygın olarak kullanılmaktadır.}

WR51 15-22GHz K2.92mm Uçtan Giriş Dalga Kılavuzu - Koaksiyel Adaptör (Havacılık için) 0

Şartname:

Not: Modelin özel verileri, ürün spesifikasyon sayfasındaki verilere dayanmaktadır.

Ana Parametreler
Sürekli dalga gücü		2W
Frekans Aralığı		(187.5/a)GHz~(285.7/a)GHz, a, dalga kılavuzu portunun uzun kenar boyutlarıdır
Çalışma Sıcaklık Aralığı		-65°C~+125°C
İzolasyon Direnci		≥5000MΩ
Diğer
Kaplama kalınlığı		Merkez temas üzerindeki altın kaplama katmanının kalınlığı ≥1.27μm
Kaplama gözenekliliği	Seyreltik nitrik asit	1.316 özgül ağırlığa sahip şeffaf bir kapta (sıcaklık 25°C±3°C), 30s
	Konsantre nitrik asit	25°C±3°C'de bir kapta %68 analitik saflıkta, 20 dakika
Nominal Depolama Sıcaklık Aralığı Sıcaklığı		-55°C~+100°C

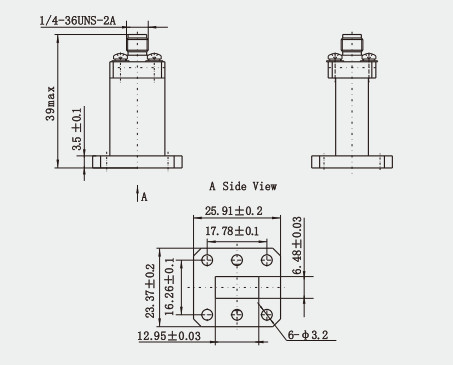

Anahat Çizimi:(mm)

WR51 15-22GHz K2.92mm Uçtan Giriş Dalga Kılavuzu - Koaksiyel Adaptör (Havacılık için) 1

Özellikler:

^{Güçlü uyumluluk:Dalga kılavuzu koaksiyel dönüştürücüler, yarı sert kablolar ve esnek kablolar dahil olmak üzere birçok RF kablo türüyle uyumludur, bu da onları pratik uygulamalarda daha geniş bir şekilde uygulanabilir hale getirir.}
^{Geniş uygulama yelpazesi:Dalga kılavuzu koaksiyel dönüştürücüler, farklı iletim ortamları arasındaki enerji dönüşümünü gerçekleştirmek için anten sistemlerinde, mikrodalga iletişim sistemlerinde, radar sistemlerinde, test ekipmanlarında ve diğer alanlarda yaygın olarak kullanılmaktadır.}
^{Yüksek verimli enerji dönüşümü:Dalga kılavuzu koaksiyel dönüştürücünün tasarımı, farklı iletim ortamlarındaki elektromanyetik dalga yayılım özelliklerinin farklılığına dayanmaktadır ve makul yapısal tasarım ve parametre seçimi yoluyla dalga kılavuzu ve koaksiyel hat arasında yüksek verimli enerji dönüşümü gerçekleştirir.}

^Uygulama:

^{1. Uydu İletişimi:Dalga kılavuzu koaksiyel adaptörler, özellikle yer istasyonunun koaksiyel hattını uydudaki dalga kılavuzu sistemiyle birbirine bağlamak gerektiğinde, uydu iletişimi alanında da uygulanabilir.}
^{2. Kablosuz İletişim ve Endüstriyel Mikrodalga:Kablosuz iletişim ve endüstriyel mikrodalga uygulamalarında, verimli sinyal iletimi ve dağıtımı için farklı RF bileşenlerini bağlamak için dalga kılavuzu koaksiyel adaptörler kullanılır.}
^{3. Test ve Ölçüm Sistemleri:RF mikrodalga alanındaki test ve ölçüm sistemlerinde, ölçüm sonuçlarının doğruluğunu sağlamak için test cihazlarını test altındaki cihaza bağlamak için dalga kılavuzu koaksiyel adaptörler kullanılır.}

Dalga Kılavuzu Standartlarının Çapraz Referansları

Çin Standartları	Uluslararası Standartlar	Frekans Aralığı (GHz)
BJ70	WR137	5.38~8.17
BJ84	WR112	6.57~9.99
BJ100	WR90	8.20~12.5
BJ120	WR75	9.84~15.0
BJ140	WR62	11.9~18.0
BJ180	WR51	14.5~22.0
BJ220	WR42	17.6~26.7
BJ260	WR34	21.7~33.0
BJ320	WR28	26.3~40.0
BJ400	WR22	32.9~50.1
BJ500	WR18	39.2~59.6
BJ620	WR14	49.8~75.8
BJ740	WR12	60.5~91.9
BJ900	WR10	73.8~112
