Dalga kılavuzu 2.92 Tipi Yan Besleme Koaksiyel Adaptörü BJ260 İletişim için
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün Adı: | 2.92 RF Koaksiyel Dalga Kılavuzu Adaptörü | Sürekli dalga gücü: | 2W |
|---|---|---|---|
| Sıklık: | (187,5/a)GHz~(285,7/a)GHz | Yalıtım direnci: | ≥5000MΩ |
| Uygulama: | İletişim | Malzeme: | Pirinç |
| Nominal Depolama Sıcaklığı Aralığı Sıcaklık: | -55°C~+100°C | Çalışma sıcaklık aralığı: | -65°C~+125°C |
| Vurgulamak: | İletişim Yan Besleme Koaksiyel Adaptörü,BJ260 Yan Yüklü Koaksiyel Adaptör,2.92 Tip Yan Yükleme Koaksiyel Adaptörü |
||

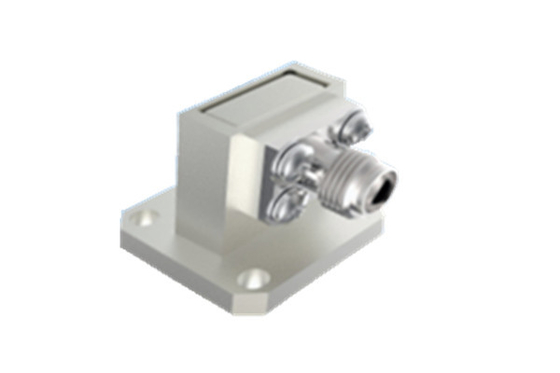

Dalga kılavuzu 2.92 Tipi Yan Besleme Koaksiyel Adaptörü BJ260 İletişim için
Şirketimiz, uzay aracı uygulamaları için özel olarak tasarlanmış koaksiyel dalga kılavuzu dönüştürücüler üretmekte uzmanlaşmıştır. İki farklı konfigürasyonda mevcuttur: doğrudan beslenen ve yan beslenen.
Bu dönüştürücüler 5.3GHz'den 110GHz'ye kadar geniş bir frekans spektrumunda çalışmak için tasarlanmıştır. Dalga kılavuzu ucunda, BJ70, BJ84,BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740, ve BJ900. Koaksiyel tarafta, arayüzlerimiz SMA serisi, 2.92mm serisi, 2.4mm serisi, 1.85mm serisi,Diğerleri arasındaHer model, kendi dalga kılavuzu türünün tam bant genişliğini desteklemek için hassas bir şekilde tasarlanmıştır.
Dalga kılavuzu dönüştürücülerimizin temel özellikleri arasında sağlam yapı, kompakt dış boyutlar, yüksek tutarlılıkla mükemmel elektrik performansı ve hafif tasarım (≤20 gram) bulunur.Bu özellikler, onları çeşitli uzay aracında kullanmak için çok tercih edilmektedir., zorlu bir havacılık ortamında optimal bağlantı ve performans sağlamak.
Spesifikasyon:
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| Ana parametreler | |||
| Sürekli dalga gücü | 2W | ||
| Frekans aralığı | (187.5/a) GHz~(285.7/a) GHz,a dalga kılavuzu portu uzun yan boyutları | ||
| Çalışma sıcaklık aralığı | -65°C~+125°C | ||
| İzolasyon Direnci | ≥5000MΩ | ||
| Diğerleri | |||
| Kaplama kalınlığı | Orta temasdaki altın kaplama katmanının kalınlığı ≥1.27μm | ||
| Kaplama gözenekliği | Seyreltilmiş nitrik asit | Özel ağırlığı 1.316 (sıcaklığı 25°C±3°C) olan şeffaf bir kapta, 30 saniye | |
| Konsantre nitrik asit | Konsantrasyon analitik olarak saf %68 25°C ± 3°C'de, 20 dakikada bir kapta | ||
| Değerli Depolama Sıcağı Sıcaklık Aralığı | -55°C~+100°C | ||

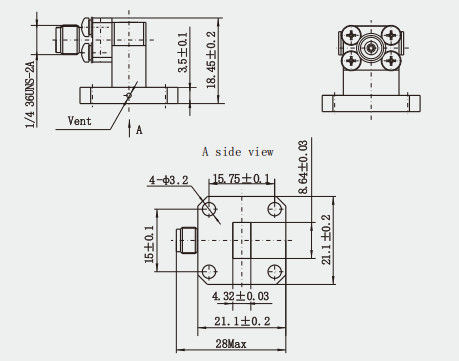

Çizim:(mm)
Özellikleri:
1Yapısal tasarım: Havacılık sınıfı dalga kılavuzu koaksiyel adaptörleri genellikle daha iyi bir impedans eşleşmesine yardımcı olan aşamalı bir impedans dönüşüm yapısını benimser.Böylece elektromanyetik dalgaların yansımasını ve kaybını azaltırEk olarak,Yapısal tasarım, işleme sırasında eşleşme adımlarının hassas kontrolüne izin vermek ve cihazın tekdüzeliğini ve elektrik performansını daha da iyileştirmek için üst ve alt boşlukları içerir..
2Çevreye uyarlanabilirlik: Havacılık sınıfı dalga kılavuzu koaksiyel adaptörlerinin, şok titreşimleri, termal vakum ve diğer koşullar dahil olmak üzere sert havacılık ortamına adapte olması gerekir.Çevre uyumluluğunu korumak için tasarlanacaklar, ve cihazların çevresel uyarlanabilirliği tercih edilen malzemeler, gelişmiş süreçler ve daha iyi yapısal tasarım yoluyla iyileştirilecek.
Uygulama:
1Uydu iletileri: Uydu iletileri sistemlerinde, uydu üzerindeki antenler gibi farklı bileşenleri bağlamak için uzay aracına uygun dalga kılavuzu koaksiyel adaptörler kullanılır.Amplifikatörler ve filtrelerSinyal iletiminin istikrarını ve güvenilirliğini sağlamak için.
2Radar Sistemleri: Uzay aracı radar sistemlerinde, bu dönüştürücüler, radar sinyallerinin verimli iletilmesini ve işlenmesini sağlamak için kullanılır.Radar sisteminin algılama doğruluğunu ve menzilini artırmak.
Ürün Kataloğu:
1.85 serisi
2.4Serisi
2.92Serisi
SMASerisi
SMP serisi
SMPM serisi
Cam yalıtım ürünleri
Koaksiyel Dalga Kılavuzu Adaptörü
Not:
10.000'den fazla türümüz var.SMA Bağlantısı, Eğer kullandığınız konektör bulunmuyorsa, lütfen bilgilerinizle bizimle iletişime geçin.
