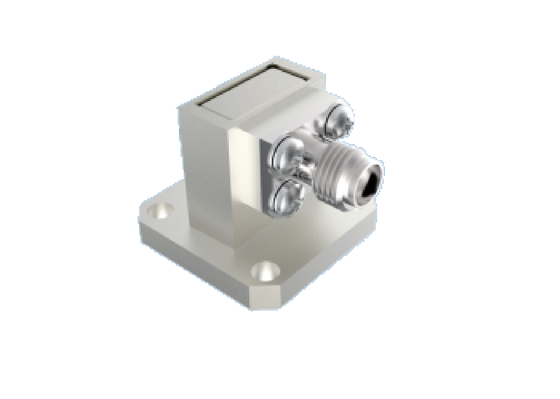

WR 42 Waveguide to 2.92mm K Type Adapter 18GHz~26.5GHz Right Angle Aerospace RF Connectors Using for K Band

Büyük resim : En iyi fiyat

Ürün ayrıntıları:

Menşe yeri:	Xi'an, Çin
Marka adı:	ELT
Sertifika:	RoHS
Model numarası:	BTZH-P1H-3

Ödeme & teslimat koşulları:

Min sipariş miktarı:	Yeni üretim için MOQ 10
Fiyat:	Depending on the quantity
Ambalaj bilgileri:	1pcs/plastik torba; 100 adet/karton
Teslim süresi:	8-12 hafta
Ödeme koşulları:	T/T veya LC
Yetenek temini:	Gereksinimler olarak

İletişim

Detaylı ürün tanımı

Ürün adı:	2,92 mm Adaptöre Dalga Kılavuzu	modeli:	BTZH-P1H-3
Frekans Aralığı:	18GHz~26.5GHz	Empedans:	50Ω
DWV:	500V	Yalıtım Direnci:	≥5000MΩ
VSWR:	≤1,25	Ekleme kaybı:	≤0.25dB
Sıcaklık:	-55°C ~125°C
Vurgulamak:	WR 42 waveguide right angle adapter , 2.92mm K type RF connector , Aerospace waveguide adapter 18GHz-26.5GHz

WR 42 Havacılık dalga kılavuzu bileşenleri 2.92mm K Tipi Adaptör Ku/K Band 15GHz~22GHz Düşük Ekleme Kaybı ile Sağ Köşeli Havacılık Uzay RF Bağlayıcıları

Elite Electronics, iki yapı tipinde mevcut olan havacılık sınıfı dalga kılavuzu ile koaksiyel adaptör üretir:fırlatma ve dik açı tipi. Frekans aralığı 5,3 GHz ile 145 GHz arasında değişir. Dikdörtgen dalga kılavuzu portları şunlardır: BJ70 ((WR137), BJ84 ((WR112), BJ100 ((WR90), BJ120 ((WR75), BJ140 ((WR62), BJ180 ((WR51), BJ220 ((WR42), BJ260 ((WR34),BJ320 ((WR28), BJ400 ((WR22), BJ500 ((WR19), BJ620 ((WR15), BJ740 ((WR12), BJ900 ((WR10), BJ 1200 ((WR8)

Koaksiyel arayüz kapsamı SMA, 2.92 mm, 2.4 mm ve 1.85 mm, 1.0 mm, 0.8 mmHer biriDalga kılavuzu bağlantı noktası, dalga kılavuzu bant genişliğini destekler.≤20 g), bu ürünler çeşitli uzay araçlarında yaygın olarak kullanılmaktadır.

Dalga rehberi bileşenleri tasarım özellikleri

Kompakt tasarım
145GHz'e kadar frekans bandında çalışma
Güvenilirlik için sağlam yapı
Çeşitli yapılandırmalarda mevcuttur: son fırlatma, dik açılı seçenekler
Düşük VSWR & düşük Ekleme kaybı

50Ω 18GHz~26.5GHz WR 42 / BJ220 Dalga kılavuzu 2.92mm Adaptör K Bantı Düşük VSWR ile Sağ Köşeli Dalga kılavuzu bileşenleri

Model: BTZH-P1H-3

Not: Lütfen Aerospace of Waveguide Components'ın model ayrıntıları için satışa serbestçe başvurun.

Not: Lütfen başvurunuza göre daha benzer modeller için katalogumuzu kontrol edin.

Başvurular

Xi'an Elite Electronics, aşağıdakiler de dahil olmak üzere zorlu endüstriler için sistematik bağlantı çözümlerinde uzmanlaşmıştır:

Havacılık ve uzay sistemleri
Navigasyon ve radar ekipmanları
İletişim sistemleri
Ölçüm aletleri
Elektronik uygulamalar

Ambalaj ve Nakliye

Her doğru açı dalga kılavuzu WR42'den 2.92mm adaptör havacılık dalga kılavuzu bileşenleri, nakliye sırasında korunmayı sağlamak için dikkatlice paketlenmiştir:

Hızlı teslimat için güvenilir kurye hizmetleri kullanıyoruz. Müşterilere sevkiyat sırasında izleme bilgileri sağlıyoruz.

Dalga rehberi limanı ile ilgili bilgiler: (yalnızca referans için)

BJ.	WR	Frekans (GHz)	İç genişliği	İç Yükseklik	Ortak Frekans Çubuğu
BJ70	WR137	5.388.17	34.85	15.80	C/X bantı
BJ84	WR112	6.57'9.99	28.50	12.62	X bantı
BJ100	WR90	8.20 ¢12.50	22.86	10.16	X bantı
BJ120	WR75	9.84 ¢ 15.00	19.05	9.525	Ku düşük frekanslı.
BJ140	WR62	11.90 ¢ 18.00	15.80	7.90	Ku grubu
BJ180	WR51	15.80 ¢ 24.00	12.95	6.48	Ku yüksek/K düşük frekanslı.
BJ220	WR42	18.00 ¢ 26.50	10.67	5.33	K bandı
BJ260	WR34	21.70 ¢ 33.00	8.636	4.318	Düşük frekanslı.
BJ320	WR28	26.50 ¢ 40.00	7.112	3.556	Ka
BJ400	WR22	33.00 ¢ 50.00	5.690	2.845	Ka Yüksek frekans. / U
BJ500	WR19	39.20 ¢ 59.60	4.775	2.388	U/V bantı
BJ620	WR15	50.00 ¢75.00	3.759	1.880	V grubu
BJ740	WR12	60.50 ¢ 91.90	3.099	1.549	E grubu
BJ900	WR10	75.00 ¢ 110.0	2.540	1.270	W bandı
BJ1200	WR08	92.20 ¢ 140.0	2.032	1.016	F bandı
