| Ürün Adı: | 2.92 RF Koaksiyel Dalga Kılavuzu Adaptörü | Sürekli dalga gücü: | 2W |
|---|---|---|---|
| Sıklık: | (187,5/a)GHz~(285,7/a)GHz | Yalıtım direnci: | ≥5000MΩ |
| Uygulama: | İletişim | Malzeme: | Pirinç |
| Nominal Depolama Sıcaklığı Aralığı Sıcaklık: | -55°C~+100°C | Çalışma sıcaklık aralığı: | -65°C~+125°C |
| Vurgulamak: | BJ220 Dalga rehberi adaptörü,2.92 Dalga rehberi adaptörü tipi,Doğrudan besleme dalga yönlendirmesi adaptörü |
||

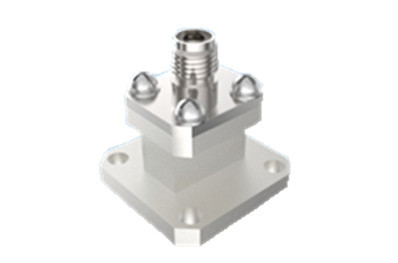

Şirketimiz, uzay aracı için iki yapı biçiminde mevcut olan, doğrudan beslenen ve yan olarak beslenen koaksiyel dalga kılavuzu dönüştürücüler üretir.
Bu dönüştürücüler, 5.3GHz'den 110GHz'e kadar geniş bir frekans aralığına hizmet verir. Dalga kılavuzu ucunda sunulan dikdörtgen dalga kılavuzu portları, BJ70, BJ84, BJ100,BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740, ve BJ900. Koaksiyel tarafta, arayüzler SMA serisi, 2.92mm serisi, 2.4mm serisi ve 1.85mm serisi ile uyumludur.Diğerleri arasındaÖzellikle, her model, ilgili dalga kılavuzu türünün tüm bant genişliğini desteklemek için titizlikle tasarlanmıştır.
Dalga kılavuzu dönüştürücülerimizin temel özellikleri arasında sağlam yapıları, kompakt dış boyutları, olağanüstü elektrik performansları ve yüksek tutarlılık vardır.ve hafif tasarım (≤20 gram)Bu özellikler, onları çeşitli uzay aracları uygulamalarında çok tercih etti ve zorlu havacılık ortamlarında optimal bağlantı ve performans sağladı.
Spesifikasyon:
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| Ana parametreler | |||
| Sürekli dalga gücü | 2W | ||
| Frekans aralığı | (187.5/a) GHz~(285.7/a) GHz,a dalga kılavuzu portu uzun yan boyutları | ||
| Çalışma sıcaklık aralığı | -65°C~+125°C | ||
| İzolasyon Direnci | ≥5000MΩ | ||
| Diğerleri | |||
| Kaplama kalınlığı | Orta temasdaki altın kaplama katmanının kalınlığı ≥1.27μm | ||
| Kaplama gözenekliği | Seyreltilmiş nitrik asit | Özel ağırlığı 1.316 (sıcaklığı 25°C±3°C) olan şeffaf bir kapta, 30 saniye | |
| Konsantre nitrik asit | Konsantrasyon analitik olarak saf %68 25°C ± 3°C'de, 20 dakikada bir kapta | ||
| Değerli Depolama Sıcağı Sıcaklık Aralığı | -55°C~+100°C | ||

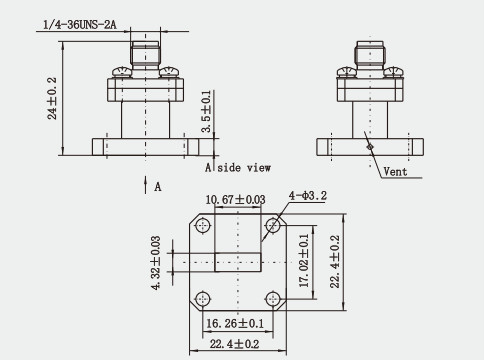

Çizim:(mm)
Özellikleri:
1İyi uyumluluk: 2.92mm koaksiyel konektörler ile SMA ve 3.5mm konektörler arasındaki boyut benzerliklerine rağmen,Maksimum frekans ve yalıtım dielektrik malzemeleri gibi alanlarda farklılık gösterirler., bu nedenle olası performans etkilerini hesaba katmak için bunları birbirine bağlarken dikkat edilmesi gerekir.
2Mükemmel elektrik performansı: 2,92 koaksiyel dönüştürücüye dalga kılavuzu mükemmel elektrik performansı gösterir, örneğin 16 dB'den fazla geri dönüş kaybı,Bu da sinyalleri ileterken yüksek sinyal bütünlüğünü korumaları anlamına geliyor..
3Geniş uygulama yelpazesi: Dalga kılavuzu ile 2.92 koaksiyel dönüştürücü, çeşitli radar sistemlerinde, test ekipmanlarında ve metro ve havaalanı sinyalleme sistemlerinde yaygın olarak kullanılır.Bu uygulamalar sinyal iletimi için çok yüksek gereksinimlere sahiptir., ve yüksek performans ve yüksek güvenilirliğe sahip dönüştürücüler gerektirir.
Uygulama:
1Test Ekipmanı: Mikrodalga test ve ölçüm sistemlerinde, 2.92 Dalga kılavuzu koaksiyel dönüştürücüler, test sinyalinin doğru iletilmesini sağlamak için test cihazını test edilen ekipmana bağlamak için kullanılır..
2Tıbbi Mikrodalga Sistemleri: Tıbbi mikrodalga terapisi ekipmanlarında, 2.Dalga rehberi koaksiyel dönüştürücüler, mikrodalga tedavisi ekipmanlarının koaksiyel çıkış sinyalini hasta tedavisi için uygun bir dalga rehberi şekline dönüştürmek için kullanılır..
3Araştırma Enstitüleri: Araştırma enstitülerinin mikrodalga laboratuvarlarında, 2.92 Dalga Kılavuzu Koaksiyel Değiştiricisi, mikrodalga deneyleri ve öğretim için önemli bir araçtır.farklı mikrodalga ekipmanlarını ve aletlerini bağlamak için kullanılan.
Ürün Kataloğu:
1.85 serisi
2.4Serisi
2.92Serisi
SMASerisi
SMP serisi
SMPM serisi
Cam yalıtım ürünleri
Koaksiyel Dalga Kılavuzu Adaptörü
Not:
10.000'den fazla türümüz var.SMA Bağlantısı, Eğer kullandığınız konektör bulunmuyorsa, lütfen bilgilerinizle bizimle iletişime geçin.
