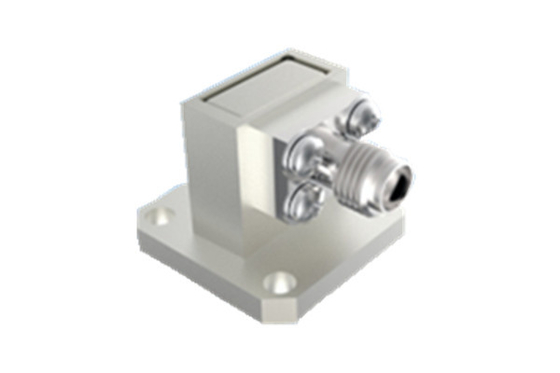

WR42 18-26.5GHz Dalga Kılavuzu - 2.92mm Dik Açılı Koaksiyel Adaptör (Uzay Aracı İçin)

Büyük resim : WR42 18-26.5GHz Dalga Kılavuzu - 2.92mm Dik Açılı Koaksiyel Adaptör (Uzay Aracı İçin) En iyi fiyat

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	ELT (Elite)
Sertifika:	ISO-9001-2015
Model numarası:	ZH-P1H-3

Ödeme & teslimat koşulları:

Min sipariş miktarı:	10 adet
Fiyat:	negotiable
Ambalaj bilgileri:	Standart ihracat kartonu
Teslim süresi:	5-7 iş günü içinde (stoklar için)
Ödeme koşulları:	T/T, Western Union, L/C
Yetenek temini:	1,000Ayda 100 adet

İletişim

Detaylı ürün tanımı

Ürün Adı:	2.92 RF Koaksiyel Dalga Kılavuzu Adaptörü	Sürekli dalga gücü:	2W
Yalıtım direnci:	≥5000MΩ	Frekans aralığı:	18-26,5 GHz
Rohs uyumlu:	- Evet.	Uygulama:	havacılık
Dalga Kılavuzu Boyutu:	WR-42	VSWR'ye Karşı:	≤1,25
Ekleme Kaybı:	≤0,25 dB	Ağırlık:	≤18g
Vurgulamak:	BJ220 Dalga rehberi adaptörü , Yüksek Performanslı Dalga Kılavuzu Adaptörü , 2.92mm Dalga Yönlendirici Adaptörü

WR42 18-26.5GHz Uzay Aracı için 2.92mm Dik Açılı Koaksiyel Adaptör

^{Elite Electronic tarafından üretilen uzay aracı için koaksiyel dalga kılavuzu adaptörleri, 5.3GHz ila 110GHz frekans aralığına sahip, uçtan başlatma ve dik açı olmak üzere iki yapısal formda ayrılır.}

^{Dalga kılavuzu ucundaki dikdörtgen dalga kılavuzu portları WR137(BJ70), WR112(BJ84), WR90(BJ100), WR75(BJ120), WR62(BJ140), WR51(BJ180), WR42(BJ220), WR34(BJ260), WR28(BJ320), WR22(BJ400), WR18(BJ500), WR14(BJ620), WR12(BJ740), WR10(BJ900)'dür.}

^{SMA serisi, 2.92 serisi, 2.4 serisi, 1.85 serisi vb. ile koaksiyel uç arayüzü. Her dalga kılavuzu portu ürünü, tam dalga kılavuzu bant genişliğini kapsar ve ürünler güvenilir yapıya, küçük dış boyutlara, mükemmel elektriksel performansa ve tutarlılığa ve hafifliğe (≤20g) sahiptir. Çeşitli uzay aracı türlerinde yaygın olarak kullanılmaktadır.}

WR42 18-26.5GHz Dalga Kılavuzu - 2.92mm Dik Açılı Koaksiyel Adaptör (Uzay Aracı İçin) 0

Şartname:

Not: Modelin özel verileri, ürün spesifikasyon sayfasındaki verilere dayanmaktadır.

Ana Parametreler
Sürekli dalga gücü		2W
Frekans Aralığı		(187.5/a)GHz~(285.7/a)GHz, a dalga kılavuzu portunun uzun kenar boyutlarıdır
Çalışma Sıcaklık Aralığı		-65°C~+125°C
İzolasyon Direnci		≥5000MΩ
Diğer
Kaplama kalınlığı		Merkez temas üzerindeki altın kaplama katmanının kalınlığı ≥1.27μm
Kaplama gözenekliliği	Seyreltik nitrik asit	1.316 özgül ağırlığa sahip şeffaf bir kapta (sıcaklık 25°C±3°C), 30s
	Konsantre nitrik asit	25°C±3°C'de bir kapta %68 analitik saflıkta, 20dk
Nominal Depolama Sıcaklık Aralığı Sıcaklığı		-55°C~+100°C

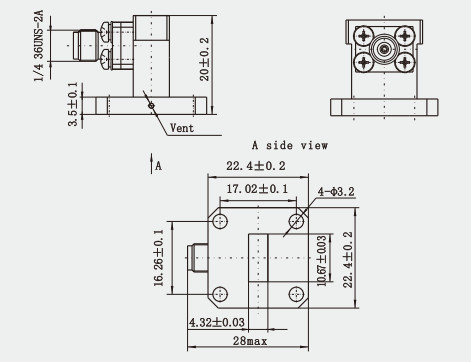

Anahat Çizimi:(mm)

WR42 18-26.5GHz Dalga Kılavuzu - 2.92mm Dik Açılı Koaksiyel Adaptör (Uzay Aracı İçin) 1

Özellikler:

^{Geniş Bant Genişliği: Dalga kılavuzu - 2.92 koaksiyel adaptörler, çok çeşitli frekansları destekler, bu da onları çok çeşitli mikrodalga ve milimetre dalga uygulamalarına uyarlanabilir hale getirir.}
^{Düşük Ekleme Kaybı: Bu dalga kılavuzu - koaks adaptörler, sinyal iletim yolunu optimize etmek ve enerji kaybını azaltmak için tasarlanmıştır, bu da ekleme kaybını azaltır ve genel sistem verimliliğini artırır.}
^{Düşük VSWR:VSWR (ayakta dalga oranı), sinyal yansımasının derecesinin önemli bir ölçüsüdür. Dalga kılavuzu - 2.92 koaksiyel adaptör, çalışma frekans bandında daha az yansıtıcı olduğunu ve aşırı parazit veya bozulma oluşturmadan sinyalleri bir iletim hattı türünden diğerine verimli bir şekilde dönüştürebildiğini gösteren nispeten küçük bir VSWR'ye sahiptir.}
^{Kompakt: 2.92mm koaksiyel konektörün nispeten küçük boyutu, havacılık ve taşınabilir iletişim ekipmanları gibi uzay kısıtlı uygulamalarda kullanışlı hale getirir.}

Uygulama:

^{Uydu İletişimi: Uydu iletişim sistemlerinde, 2.92 dalga kılavuzu koaksiyel adaptörler, dünya istasyonlarından gelen koaksiyel sinyalleri, uydularla verimli iletişim için dalga kılavuzları aracılığıyla iletime uygun sinyallere dönüştürmek için kullanılır.}
^{Radar Sistemleri: Radar sistemlerinde, bu dalga kılavuzu - koaks adaptör, radar sinyallerinin verimli iletimini sağlamak için radar vericilerinin ve alıcılarının koaksiyel portlarını anten sisteminin dalga kılavuzu portlarına bağlamak için kullanılır.}
^{Kablosuz iletişim: Kablosuz iletişim baz istasyonlarında, 2.92 dalga kılavuzu koaksiyel adaptörler, baz istasyonu içindeki koaksiyel sinyalleri, harici anten dalga kılavuzu sistemleri için uygun iletim sinyallerine dönüştürmek için kullanılır.}

Dalga kılavuzu Standartlarının Çapraz Referansları

Çin Standartları	Uluslararası Standartlar	Frekans Aralığı (GHz)
BJ70	WR137	5.38~8.17
BJ84	WR112	6.57~9.99
BJ100	WR90	8.20~12.5
BJ120	WR75	9.84~15.0
BJ140	WR62	11.9~18.0
BJ180	WR51	14.5~22.0
BJ220	WR42	17.6~26.7
BJ260	WR34	21.7~33.0
BJ320	WR28	26.3~40.0
BJ400	WR22	32.9~50.1
BJ500	WR18	39.2~59.6
BJ620	WR14	49.8~75.8
BJ740	WR12	60.5~91.9
BJ900	WR10	73.8~112
