Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | N Tipi RF Koaksiyel Konnektör | Kaplama: | Altın/Nikel kaplama |
|---|---|---|---|
| İmpedans: | 50Ω | Frekans aralığı: | DC~11GHz |
| Model: | N-JB2G-2 | Cinsiyet: | Erkek |
| Yalıtım direnci: | ≥500MΩ | VSWR'ye Karşı: | ≤1.3 |
| Vurgulamak: | N Erkek RF Koaksiyel Bağlantısı,Paslanmaz çelik RF Koaksiyel Bağlantısı |
||

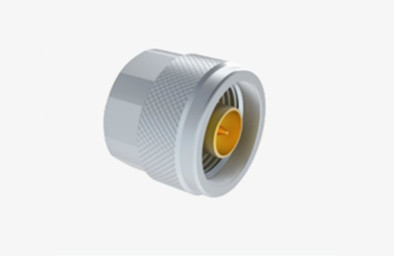

N 2#Yarı sert/esnek kablo için erkek lehimli paslanmaz çelik RF koaksiyel konektör
N tipi konektörler, titreşime karşı mükemmel dirençleri, üstün elektrik performansları ve tipik bir frekans aralığı 11GHz'e kadar olduğu için ünlü olan ipli koaksiyel bağlantılardır.Özel versiyonlarımız 18GHz'e kadar etkili bir şekilde çalışabilir.Bu konektörler çok yönlüdür, çeşitli RF kablo türleriyle uyumludur ve havacılık, havacılık, radar sistemleri, mikrodalga iletişim, dijital iletim,ve test ve ölçüm ekipmanlarında.
Biz farklı N tipi konektörler ve adaptörler için özelleştirme hizmetleri sunuyoruz.Flanş montajı veya perde montajı seçenekleri, özel ihtiyaçlarınıza göre çözümler hazırlayabiliyoruz.
Spesifikasyon
| Elektriksel Özellikler | ||
| İmpedans | 50Ω | |
| Frekans aralığı | DC ~ 11GHz ((Max.18GHz) | |
| Adlık Voltaj | 1000VRMS* ((Max.Deniz seviyesi) | |
| Dielektrikler Voltaj direnci | 1500VRMS* ((Max.Deniz Dolu) | |
| İzolasyon Direnci | ≥5000MΩ | |
| Merkezi Direniş | Dış iletken | ≤0,5mΩ |
| Merkezi kondüktör | ≤1,5mΩ | |
| VSWR | ≤1.3 | |
| Malzeme ve Mekanik Özellikler | ||
| Merkezi Şef | Erkek | Brass,
Nikel kaplama |
| Dişi | Fosfor Bronz,
Nikel kaplama |
|
| Dayanıklı İletişim | Fosfor Bronz | Nikel kaplama |
| Kabuk / Ev | Bakır Paslanmaz çelik |
Nikel kaplama |
| Kablo Klemesi | Bakır | Nikel kaplama |
| İzolatör | PTFE | |
| Paket | Silikon Kauçuk | |
| Dayanıklılık | 500 döngü | |

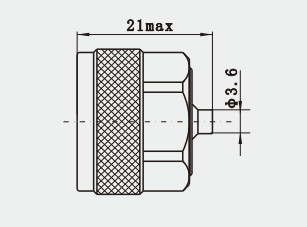

Detaylı çizim
Özellikleri:
1Dış iletken: genellikle metal malzemeden yapılır, iyi elektrik iletkenliğine ve mekanik dayanıklılığına sahiptir, sadece sinyal iletim devresi olarak değil,Ama aynı zamanda iç kısımları sabitlemek ve korumak için bir rol oynamaktadır.
2İç iletken: aynı zamanda metal malzemeden yapılmıştır ve dış iletken birlikte sinyal iletim kanalını oluşturur.Tasarım düşük kayıp ve yüksek verimliliğin sinyal iletimini sağlamak gerekir.
3İzolatör: iç ve dış iletkenler arasında yer alan, ikisini izole etmek için kullanılan, sinyal kısa devre önlemek için, malzeme genellikle dielektrik sabitliği seçilir,İyi sıcaklığa dayanıklılık.
4Kilitleme mekanizması: hızlı ve güvenilir bir bağlantı elde etmek için kilitin döndürülmesi yoluyla ipli bağlantıların kullanılması,Bu tasarım titreşim veya şok ortamında konektör yapar aynı zamanda istikrarlı bir bağlantı koruyabilir.
Performans Özellikleri
Uygulamalar:
1Kablosuz iletişim ekipmanları: N tipi RF koaksiyel konektörleri, kablosuz iletişim ekipmanlarında RF sinyallerini bağlamak ve aktarmak için önemli bir rol oynar.Geniş bant genişliği iletileri nedeniyle, düşük kayıp, yüksek koruma ve dayanıklılık, sinyal iletim kalitesi için kablosuz iletişim ekipmanlarının yüksek gereksinimlerini karşılayabilir.
2Otomobil elektronik ekipmanları: Otomobil elektronik ekipmanlarında, N tipi RF koaksiyel konektörler de yaygın olarak kullanılır.aynı zamanda toz geçirmez ve su geçirmez (IP67) yeteneğine sahiptir, çeşitli açık hava ortamları için uygundur.
Ürün Kataloğu:
| RF Adaptörü |
| RF kabloları |
| Cam-metal hermetik mühürler |
| J30J Serisi Bağlantısı |
| Mikrodalga döner eklemler |
| Koaksiyel Adaptör'e dalga kılavuzu |
| SMA/SSMA RF Bağlantısı |
| SMP/SSMP RF Bağlantısı |
| MCX/MMCX RF Bağlantısı |
| TNC RF Bağlantısı |
| N Tipi RF Bağlantısı |
| BNC RF Bağlayıcısı Millimeter Dalga Bağlayıcısı (2.4mm, 2.92mm) |
* Standart ihracat kartonu
* Müşterilerin gereksinimlerine göre
Not:
10.000'den fazla türümüz var.N Tipi BağlantıEğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bizimle iletişime geçin- Evet..
