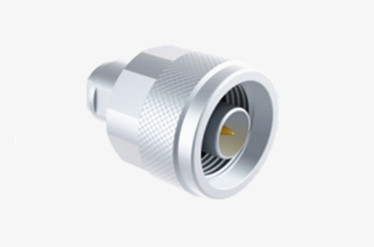

| Ürün Adı: | N Tipi RF Koaksiyel Konnektör | Kaplama: | Altın/Nikel kaplama |
|---|---|---|---|
| Cinsiyet: | Erkek | Frekans aralığı: | DC~11GHz |
| Model: | N-JB3G-2 | İmpedans: | 50Ω |
| Vurgulamak: | Paslanmaz çelik RF Koaksiyel Bağlantısı,DC-11GHz RF Koaksiyel Bağlantısı |
||
N tipi bağlantılar, güçlü titreşim karşıtı özellikleri ve mükemmel elektrik özellikleriyle bilinen, genellikle 11 GHz frekans aralığında çalışan ipli koaksiyel bağlantılardır.Ancak, gelişmiş modellerimiz 18 GHz'e kadar frekansları destekleyebilir. Bu konektörler çok yönlüdür ve çeşitli RF kablo türleriyle uyumludur, bu nedenle havacılık gibi endüstrilerde yaygın olarak kullanılmaktadır.Havacılık, radar sistemleri, mikrodalga iletişim, dijital iletişim ve test ve ölçüm aletleri.
Müşterilerin özel gereksinimlerini karşılamak için çeşitli N tipi konektörler ve adaptörler için özelleştirme hizmetleri sunuyoruz.Flanş montajı veya perde montajı seçenekleri, ürünlerimizi özel ihtiyaçlarınıza göre ayarlayabiliriz.
Spesifikasyon
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| Elektriksel Özellikler | ||
| İmpedans | 50Ω | |
| Frekans aralığı | DC ~ 11GHz ((Max.18GHz) | |
| Adlık Voltaj | 1000VRMS* ((Max.Deniz seviyesi) | |
| Dielektrikler Voltaj direnci | 1500VRMS* ((Max.Deniz Dolu) | |
| İzolasyon Direnci | ≥5000MΩ | |
| Merkezi Direniş | Dış iletken | ≤0,5mΩ |
| Merkezi kondüktör | ≤1,5mΩ | |
| VSWR | ≤1.3 | |
| Malzeme ve Mekanik Özellikler | ||
| Merkezi Şef | Erkek | Brass,
Nikel kaplama |
| Dişi | Fosfor Bronz,
Nikel kaplama |
|
| Dayanıklı İletişim | Fosfor Bronz | Nikel kaplama |
| Kabuk / Ev | Bakır, paslanmaz çelik |
Nikel kaplama |
| Kablo Klemesi | Bakır | Nikel kaplama |
| İzolatör | PTFE | |
| Paket | Silikon Kauçuk | |
| Dayanıklılık | 500 döngü | |

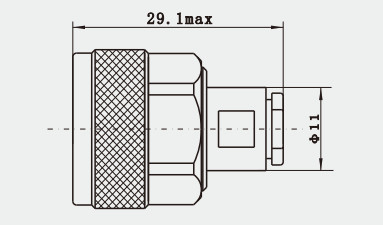

Detaylı çizim
Özellikleri:
1Geniş bant genişliği iletim: 0 ila 11GHz arasında değişen geniş sinyal frekans aralığını destekler.
2Düşük Kayıp: Yüksek kaliteli malzemeler ve hassas üretim süreci kullanılarak, sinyal iletimi sırasında oluşan kayıp son derece düşüktür.Sinyal iletiminin verimliliğini ve kalitesini artırmaya yardımcı olan.
3Yüksek koruma: kabuk genellikle iyi elektromanyetik koruma performansına sahip metal malzemeden yapılır.Sinyal iletimine dış elektromanyetik müdahalelerin etkisini etkili bir şekilde önleyebilen.
4. Güçlü dayanıklılık: Özel işlem ve testten sonra, sert çevresel koşullar altında (yüksek sıcaklık, düşük sıcaklık, nem gibi) istikrarlı çalışabilir.) ve uzun bir hizmet ömrüne sahiptir..
5. İşleme kolaylığı: Filtrli bağlantı kullanımı, bağlantıların kolay ve hızlı bir şekilde bağlanmasını ve sökülmesini sağlar. Ek olarak, çiftleşme yüzeyinde su geçirmez olabilen bir mühürleme halkaları vardır.ve çeşitli açık ortamlar için uygundur.
İyi uyumluluk: Yarım sert kablolar ve esnek kablolar vb. dahil olmak üzere birçok kablo türüyle uyumludur, bu da pratik uygulamalarda daha yaygın bir şekilde uygulanabilir hale getirir.
Uygulamalar:
1Kablosuz iletişim ekipmanları: N tipi RF koaksiyel konektörleri, kablosuz iletişim ekipmanlarında RF sinyallerini bağlamak ve aktarmak için önemli bir rol oynar.Geniş bant genişliği iletileri nedeniyle, düşük kayıp, yüksek koruma ve dayanıklılık, sinyal iletim kalitesi için kablosuz iletişim ekipmanlarının yüksek gereksinimlerini karşılayabilir.
2Havacılık: Havacılık alanında, N tipi RF koaksiyel konektörler de önemli bir rol oynamaktadır. Yüksek sıcaklık, düşük sıcaklık, nem vb. gibi zorlu çevresel koşullara dayanabilir,ve sinyal iletiminin güvenilirliğini sağlamak için istikrarlı bir çalışma durumunu korumak.
