Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|

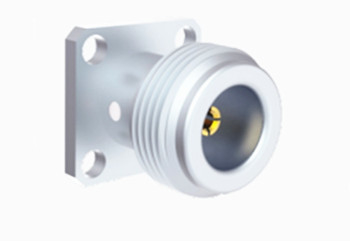

| Ürün Adı: | N Tipi RF Koaksiyel Konnektör | Kaplama: | Altın Kaplama/ Nikel Kaplama |
|---|---|---|---|
| İmpedans: | 50Ω | Frekans aralığı: | DC~11GHz |
| Model: | N-KFB2G-15 | Cinsiyet: | Dişi |
| Vurgulamak: | Yarım sert N Kadın Koaksiyel Bağlantı,DC-11GHz N Kadın Koaksiyel Bağlantı,Paslanmaz Çelik N Kadın Koaksiyel Bağlantı |
||
N tipi bağlantılar, sağlam titreşim karşıtı özellikleri ve mükemmel elektrik özellikleri ile tanınan ipli koaksiyel bağlantılardır.Bu konektörler çok yönlü., çeşitli RF kablo türleriyle uyumludur ve havacılık, havacılık, radar sistemleri, mikrodalga iletişimleri, dijital iletimler ve test ve ölçüm aletlerinde yaygın olarak kullanılır.
Müşterilerin özel gereksinimlerini karşılamak için çok çeşitli N tipi konektörler için özelleştirme hizmetleri sunuyoruz.
Müşterilerin özel gereksinimlerini karşılamak için çeşitli N tipi konektörler ve adaptörler için özelleştirme hizmetleri sunuyoruz.Flanş montajı veya perde montajı seçenekleri, ürünlerimizi özel ihtiyaçlarınıza göre ayarlayabiliriz.
Spesifikasyon
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| Elektriksel Özellikler | ||
| İmpedans | 50Ω | |
| Frekans aralığı | DC ~ 11GHz ((Max.18GHz) | |
| Adlık Voltaj | 1000VRMS* ((Max.Deniz seviyesi) | |
| Dielektrikler Voltaj direnci | 1500VRMS* ((Max.Deniz Dolu) | |
| İzolasyon Direnci | ≥5000MΩ | |
| Merkezi Direniş | Dış iletken | ≤0,5mΩ |
| Merkezi kondüktör | ≤1,5mΩ | |
| VSWR | ≤1.3 | |
| Malzeme ve Mekanik Özellikler | ||
| Merkezi Şef | Erkek | Bakır, Altın kaplama |
| Dişi | Fosforlu Bronz, Altın kaplama | |
| Dayanıklı İletişim | Fosfor Bronz | Nikel kaplamalı pasifleştirilmiş |
| Kabuk / Ev | Bakır Paslanmaz çelik | Altın kaplama Pasifleşme |
| Kablo Klemesi | Bakır | Nikel kaplama |
| İzolatör | PTFE | |
| Paket | Silikon Kauçuk | |
| Dayanıklılık | 500 döngü | |

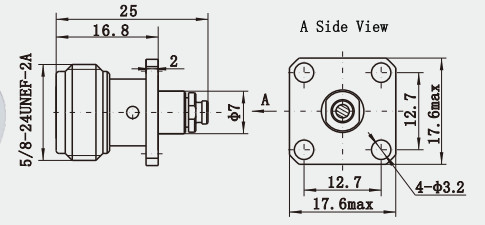

Detaylı çizim
Özellikleri:
1. Bitiş Yöntemi
Çarpma / Solder.
Çakmak/solder.
Alan değiştirilebilir tür.
Saldırılmış veya lehimlenmiş/lehimlenmiş.
2. Şekil sınıflandırması
Düz tip veya dik açılı tip.
Dört delikli flens türü, baskı tipi, perdeler türü, iki delikli panel türü, dört delikli panel türü veya uyumsuz tip.
Uygulamalar:
1. Havacılık: Havacılık alanında, N tipi RF koaksiyel konektörler de önemli bir rol oynar. Yüksek sıcaklık, düşük sıcaklık, nem vb. gibi sert çevresel koşullara dayanabilir,ve sinyal iletiminin güvenilirliğini sağlamak için istikrarlı bir çalışma durumunu korumak.
2Radar sistemi: N tipi RF koaksiyel konektörleri 18GHz'e kadar sinyal frekans aralığını desteklediğinden, radar sisteminde de yaygın olarak kullanılırlar.Yüksek frekanslı sinyal iletim için radar sisteminin talebini karşılayabilir.
3Test Enstrümanları: N tipi RF koaksiyel konektörler de test enstrümanlarının vazgeçilmez bir parçasıdır.Çoklu bağlantı yöntemleri ve iyi uyumluluğu, farklı test senaryolarının ihtiyaçlarını karşılamasını sağlar.
Ürün Kataloğu:
| RF Adaptörü |
| RF kabloları |
| Cam-metal hermetik mühürler |
| J30J Serisi Bağlantısı |
| Mikrodalga döner eklemler |
| Koaksiyel Adaptöre Dalga Rehberi |
| SMA/SSMA RF Bağlantısı |
| SMP/SSMP RF Bağlantısı |
| MCX/MMCX RF Bağlantısı |
| TNC RF Bağlantısı |
| N Tipi RF Bağlantısı |
| Millimeter Dalga Bağlantıları (2.4mm, 2.92mm) |
* Standart ihracat kartonu
* Müşterilerin gereksinimlerine göre
Not:
10.000'den fazla türümüz var.N Tipi BağlantıEğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bizimle iletişime geçin- Evet..
