Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | N Tipi RF Koaksiyel Konnektör | Kaplama: | Altın Kaplama/ Nikel Kaplama |
|---|---|---|---|
| İmpedans: | 50Ω | Frekans aralığı: | DC~11GHz |
| Model: | N-KFB3 | Cinsiyet: | Dişi |
| Vurgulamak: | Dört delikli Flange RF Koaksiyel Bağlantısı,50Ω Impedans N Kadın Lehimleme Klemesi,3 esnek Kablo Kadın Cinsiyet |
||
N tipi bağlantılar, güçlü titreşim karşıtı yetenekleri ve mükemmel elektrik performanslarıyla bilinen, tipik bir frekans aralığı 11 GHz'e kadar olan ipli koaksiyel bağlantılardır.Özel versiyonlarımız 18 GHz'e kadar frekansı destekleyebilir.Bu konektörler çok yönlüdür ve çeşitli RF kablo türleriyle uyumludur, bu nedenle havacılık, havacılık, radar sistemleri, mikrodalga iletişim, dijital iletim,ve test ve ölçüm aletleri.
Müşterilerin özel gereksinimlerini karşılamak için çeşitli N-tip konektörler ve adaptörler için özelleştirme hizmetleri sunuyoruz.
Spesifikasyon
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| Elektriksel Özellikler | ||
| İmpedans | 50Ω | |
| Frekans aralığı | DC ~ 11GHz ((Max.18GHz) | |
| Adlık Voltaj | 1000VRMS* ((Max.Deniz seviyesi) | |
| Dielektrikler Voltaj direnci | 1500VRMS* ((Max.Deniz Dolu) | |
| İzolasyon Direnci | ≥5000MΩ | |
| Merkezi Direniş | Dış iletken | ≤0,5mΩ |
| Merkezi kondüktör | ≤1,5mΩ | |
| VSWR | ≤1.3 | |
| Malzeme ve Mekanik Özellikler | ||
| Merkezi Şef | Erkek | Brass,
Nikel kaplama |
| Dişi | Fosfor Bronz,
Nikel kaplama |
|
| Dayanıklı İletişim | Fosfor Bronz | Nikel kaplama |
| Kabuk / Ev | Bakır Paslanmaz çelik |
Nikel kaplama |
| Kablo Klemesi | Bakır | Nikel kaplama |
| İzolatör | PTFE | |
| Paket | Silikon Kauçuk | |
| Dayanıklılık | 500 döngü | |

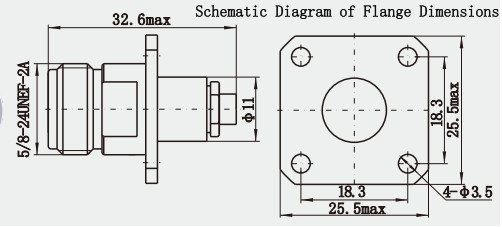

Detaylı çizim
Özellikleri:
1Dış iletken: genellikle metal malzemeden yapılır, iyi elektrik iletkenliğine ve mekanik dayanıklılığına sahiptir, sadece sinyal iletim devresi olarak değil,Ama aynı zamanda iç kısımları sabitlemek ve korumak için bir rol oynamaktadır.
2İç iletken: aynı zamanda metal malzemeden yapılmış ve dış iletken birlikte sinyal iletim kanalını oluşturur.Tasarım düşük kayıp ve yüksek verimliliğin sinyal iletimini sağlamak gerekir.
3İzolatör: iç ve dış iletkenler arasında yer alan, ikisini izole etmek için kullanılan, sinyal kısa devre önlemek için, malzeme genellikle seçilir dielektrik sabit istikrarlı,İyi sıcaklığa dayanıklılık.
4Kilitleme mekanizması: hızlı ve güvenilir bir bağlantı elde etmek için kilitin döndürülmesi yoluyla ipli bağlantıların kullanılması,Bu tasarım titreşim veya şok ortamında konektör yapar aynı zamanda istikrarlı bir bağlantı koruyabilir.
Uygulamalar:
1Kablosuz iletişim ekipmanları: N tipi RF koaksiyel konektörleri, kablosuz iletişim ekipmanlarında RF sinyallerini bağlamak ve iletmek için önemli bir rol oynar.Geniş bant genişliği iletileri nedeniyle, düşük kayıp, yüksek koruma ve dayanıklılık, sinyal iletim kalitesi için kablosuz iletişim ekipmanlarının yüksek gereksinimlerini karşılayabilir.
2Havacılık: Havacılık alanında, N tipi RF koaksiyel konektörler de önemli bir rol oynamaktadır. Yüksek sıcaklık, düşük sıcaklık, nem vb. gibi zorlu çevresel koşullara dayanabilir,ve sinyal iletiminin güvenilirliğini sağlamak için istikrarlı bir çalışma durumunu korumak.
3.Radar sistemi: N tipi RF koaksiyel konektörleri 18GHz'ye kadar sinyal frekans aralığını desteklediğinden, radar sisteminde de yaygın olarak kullanılırlar.Yüksek frekanslı sinyal iletim için radar sisteminin talebini karşılayabilir.
4Test Enstrümanları: N tipi RF koaksiyel konektörler de test enstrümanlarının vazgeçilmez bir parçasıdır.Çoklu bağlantı yöntemleri ve iyi uyumluluğu, farklı test senaryolarının ihtiyaçlarını karşılamasını sağlar.
Ürün Kataloğu:
| RF Adaptörü |
| RF kabloları |
| Cam-metal hermetik mühürler |
| J30J Serisi Bağlantısı |
| Mikrodalga döner eklemler |
| Koaksiyel Adaptöre Dalga Rehberi |
| SMA/SSMA RF Bağlantısı |
| SMP/SSMP RF Bağlantısı |
| MCX/MMCX RF Bağlantısı |
| TNC RF Bağlantısı |
| N Tipi RF Bağlantısı |
| BNC RF BağlayıcısıMillimetre Dalga Bağlayıcısı ((2.4mm, 2.92mm) |
* Standart ihracat kartonu
* Müşterilerin gereksinimlerine göre
Not:
10.000'den fazla türümüz var.N Tipi BağlantıEğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bizimle iletişime geçin- Evet..
