Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|

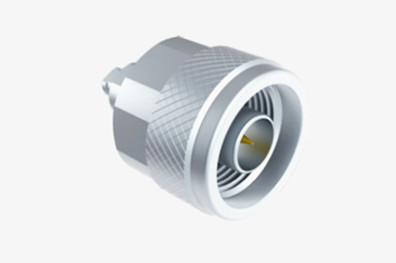

| Ürün Adı: | N Tipi RF Koaksiyel Konnektör | Kaplama: | Nikel kaplama |
|---|---|---|---|
| VSWR'ye Karşı: | ≤1.3 | Frekans aralığı: | DC~11GHz |
| Model: | N-J506G | İmpedans: | 50Ω |
| Vurgulamak: | N Tipi RF Koaksiyel Bağlantısı,MF108A RF Koaksiyel Bağlantısı,CXN3506 RF Koaksiyel Bağlantısı |
||
N serisi konektörler, MIL-C-39012'nin özelliklerini karşılamak için titizlikle tasarlanmış ve üretilmiştir.Bu tasarım, 11GHz frekansına kadar olağanüstü elektrik performansını sağlarŞirketimizin hassas konektörleri 18 GHz'e kadar frekansları destekleyebilir ve çok çeşitli radyo frekans kablolarıyla uyumludur.Bu konektörler çarpma direnci nedeniyle çok değerlidir.Dolayısıyla, havacılık, havacılık, radar, mikrodalga iletişim, dijital telekomünikasyon,ve mikrodalga ölçümüEk olarak, N tipi konektör yaygın olarak bir test arayüzü konektörü olarak kullanılır ve çeşitli test araçlarına yaygın olarak dahil edilir.
Spesifikasyon
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| Elektriksel Özellikler | ||
| İmpedans | 50Ω | |
| Frekans aralığı | DC ~ 11GHz ((Max.18GHz) | |
| Adlık Voltaj | 1000VRMS* ((Max.Deniz seviyesi) | |
| Dielektrikler Voltaj direnci | 1500VRMS* ((Max.Deniz Dolu) | |
| İzolasyon Direnci | ≥5000MΩ | |
| Merkezi Direniş | Dış iletken | ≤0,5mΩ |
| Merkezi kondüktör | ≤1,5mΩ | |
| VSWR | ≤1.3 | |
| Malzeme ve Mekanik Özellikler | ||
| Merkezi Şef | Erkek | Bakır, Altın kaplama |
| Dişi | Fosforlu Bronz, Altın kaplama | |
| Dayanıklı İletişim | Fosfor Bronz | Nikel kaplamalı pasifleştirilmiş |
| Kabuk / Ev | Bakır Paslanmaz çelik | Altın kaplama Pasifleşme |
| Kablo Klemesi | Bakır | Nikel kaplama |
| İzolatör | PTFE | |
| Paket | Silikon Kauçuk | |
| Dayanıklılık | 500 döngü | |

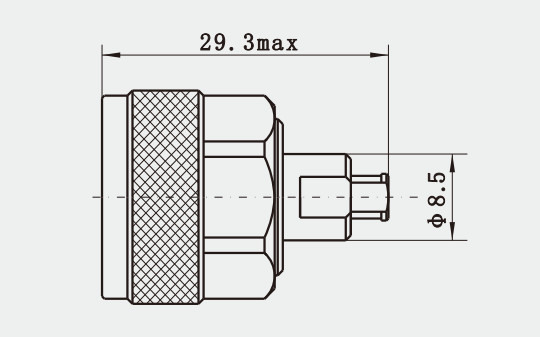

Detaylı çizim
Özellikleri
1Malzeme ve dayanıklılık:
N-tip bağlantıların gövde malzemesi tunç veya paslanmaz çelik olabilir. Paslanmaz çelikten yapılmış N-tip bağlantıları genellikle daha dayanıklıdır ve üretimi daha pahalıdır.
2Yapım ve Tipi:
N tipi bağlantılar dayanıklı bir şekilde yapılır ve sıklıkla sert çalışma ortamlarında veya tekrar tekrar fişlenmesi ve sökülmesi gereken test alanlarında kullanılır.
Erkek veya dişi olarak sınıflandırılır ve stiller standart veya ters kutuplukta mevcuttur.
Şekil düz veya dik açılı tiplere, ayrıca 4 delikli flens tipine, baskı tipine, duvar perdesine, 2 delikli panel tipine, 4 delikli panel tipine veya yüksüz tipine ve diğer birçok tipe ayrılır.
Başvurular
1İletişim ekipmanları: Mikrodalga ekipmanları ve dijital iletişim sistemleri de dahil olmak üzere çeşitli iletişim cihazlarında N tipi konektörler kullanılır.RF devrelerinde RF kablolarının veya mikro şerit hatlarının bağlantısını kolaylaştırırlar.
2Test Enstrümanları: Mükemmel kalkanlama performansları nedeniyle,N tipi konektörler, doğru sinyal iletimini sağlamak ve elektromanyetik müdahaleyi önlemek için test ve ölçüm ekipmanlarında sıklıkla kullanılır.
3Havacılık: N tipi konektörler, yüksek güvenilirliği ve titreşime karşı sağlam direnci nedeniyle askeri iletişim, havacılık ve yerüstü fırlatma sistemlerinde yaygın olarak kullanılır.
4Kablosuz cihazlar: Aşırı sıcaklıklar, basınçlar veya titreşim ortamları gibi yüksek koruma seviyeleri gerektiren özel uygulamalarda, N tipi konektörler ideal bir seçimdir.
5Anten ve Radar Sistemleri: N tipi konektörler, istikrarlı sinyal iletimini ve yüksek kaliteli iletişim bağlantılarını sağlamak için anten ve radar sistemlerinde de yaygın olarak bulunur.
6. Tıbbi cihazlar: Bazı yüksek hassasiyetli tıbbi cihazlarda, özellikle minyatürleştirilmiş konektörler gerektiren uygulamalarda, N tipi konektörler sensörleri bağlamak ve sinyalleri iletmek için de kullanılabilir.
Ürün Kataloğu
| RF Adaptörü |
| RF kabloları |
| Cam-metal hermetik mühürler |
| J30J Serisi Bağlantısı |
| Mikrodalga döner eklemler |
| Koaksiyel Adaptör'e dalga kılavuzu |
| SMA/SSMA RF Bağlantısı |
| SMP/SSMP RF Bağlantısı |
| MCX/MMCX RF Bağlantısı |
| TNC RF Bağlantısı |
| N Tipi RF Bağlantısı |
| BNC RF Bağlayıcısı Millimeter Dalga Bağlayıcısı (2.4mm, 2.92mm) |
* Standart ihracat kartonu
* Müşterilerin gereksinimlerine göre
Not:
10.000'den fazla türümüz var.N Tipi BağlantıEğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bizimle iletişime geçin- Evet..
