Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | N Tipi RF Koaksiyel Konnektör | Kaplama: | Altın Kaplama/ Nikel Kaplama |
|---|---|---|---|
| VSWR'ye Karşı: | ≤1.3 | Frekans aralığı: | DC~11GHz |
| Model: | N-J507G-1 | İmpedans: | 50Ω |
| Vurgulamak: | CXN3507/MF363A RF Koaksiyel Bağlantısı,N Serisi RF Koaksiyel Bağlantısı,Erkek Lehimleme Klemesi RF Koaksiyel Bağlantısı |
||
N tipi bağlantılar, mükemmel titreşim karşıtı performansları ve elektrik özellikleri ile bilinen, tipik olarak 11GHz'ye kadar bir frekans aralığını destekleyen ipli koaksiyel bağlantılardır.Bağlantılarımız bu aralığı 18GHz'e kadar uzatıyor.Çeşitli RF kablo türleriyle uyumludurlar ve havacılık, radar, mikrodalga, dijital iletişim ve test ve ölçüm aletlerinde yaygın olarak kullanılırlar.
Ayrıca müşterilerin özel gereksinimlerini karşılamak için farklı N tipi konektörler ve adaptörler için özelleştirme seçenekleri sunuyoruz.Flanş montajı veya bölme montajıİhtiyaçlarını karşılayabiliriz.
Spesifikasyon
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| Elektriksel Özellikler | ||
| İmpedans | 50Ω | |
| Frekans aralığı | DC ~ 11GHz ((Max.18GHz) | |
| Adlık Voltaj | 1000VRMS* ((Max.Deniz seviyesi) | |
| Dielektrikler Voltaj direnci | 1500VRMS* ((Max.Deniz Dolu) | |
| İzolasyon Direnci | ≥5000MΩ | |
| Merkezi Direniş | Dış iletken | ≤0,5mΩ |
| Merkezi kondüktör | ≤1,5mΩ | |
| VSWR | ≤1.3 | |
| Malzeme ve Mekanik Özellikler | ||
| Merkezi Şef | Erkek | Bakır, Altın kaplama |
| Dişi | Fosforlu Bronz, Altın kaplama | |
| Dayanıklı İletişim | Fosfor Bronz | Nikel kaplamalı pasifleştirilmiş |
| Kabuk / Ev | Bakır Paslanmaz çelik | Altın kaplama Pasifleşme |
| Kablo Klemesi | Bakır | Nikel kaplama |
| İzolatör | PTFE | |
| Paket | Silikon Kauçuk | |
| Dayanıklılık | 500 döngü | |
Özellikleri
1N-tip bağlantıları, snap/solder, snap/solder (statik temas), crimp/solder, alan değiştirilebilir, lehimli veya lehimli/lehimli dahil olmak üzere çeşitli sonlama stilleri ile mevcuttur.
2Uygulama senaryoları:
N-tip bağlantısı, düşük kayıp türleri de dahil olmak üzere çeşitli koaksiyel kablolar için uygundur.
Yüksek güç ve yüksek performans gerektirdiği yerlerde öne çıkar ve daha büyük düşük kayıplı kablolarla kullanım için daha uygundur.
Radar, iletişim, veri iletimi ve havacılık ekipmanlarında yaygın olarak kullanılmaktadır.

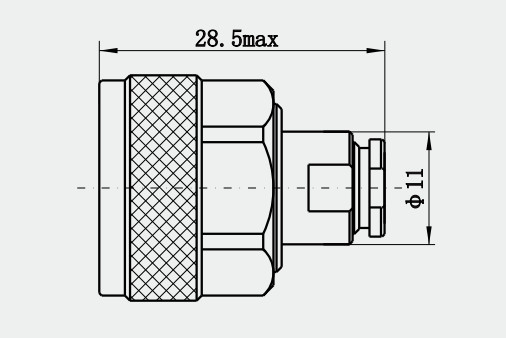

Detaylı çizim
Başvurular
1Endüstriyel ekipman: Endüstriyel otomasyon ve kontrol sistemlerinde, N bağlantıları sensörleri bağlamak için kullanılır.Sinyal iletiminin doğruluğunu ve istikrarını sağlamak için kontrol cihazları ve diğer ekipmanlar.
2Deniz ortamı: Deniz ortamına dayanıklı N konektörleri deniz keşif ekipmanları ve sualtı iletişim sistemleri için tasarlanmıştır.Su geçirmez yapısı ve korozyona dayanıklı malzemelerle.
3Test ve ölçüm aletleri:N tipi konektörler, laboratuvarlarda ve test ortamlarında test ekipmanlarını bağlamak ve test sürecinin güvenilirliğini sağlamak için tekrarlanan fişleme ve fişlemeyi desteklemek için kullanılır..
4Yayın televizyonu: Yayın televizyonu iletim sistemlerinde, yüksek kaliteli video ve ses sinyali iletimini desteklemek için N konektörleri, verici, alıcı ve antenleri bağlamak için kullanılır.
