Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | N Tipi RF Koaksiyel Konnektör | Kaplama: | Altın Kaplama/ Nikel Kaplama |
|---|---|---|---|
| İmpedans: | 50Ω | Frekans aralığı: | DC~11GHz |
| Model: | N-J416G-1 | Cinsiyet: | Erkek |
| Vurgulamak: | N Erkek RF Koaksiyel Bağlantısı,Paslanmaz çelik RF Koaksiyel Bağlantısı,MF147B Kablo RF Koaksiyel Bağlantısı |
||
N tipi konektörler, mükemmel titreşim karşıtı yetenekleri ve tipik bir frekans aralığı olan 11 GHz'e kadar olan elektrik performansı ile bilinen ipli koaksiyel konektörlerdir.N tipi bağlantılarımız 18 GHz'e kadar frekansı destekleyebilir.Çeşitli RF kablo türleriyle uyumludurlar ve genellikle havacılık, havacılık, radar, mikrodalga, dijital iletişim ve test ve ölçüm aletlerinde kullanılırlar.
Çeşitli müşteri gereksinimlerini karşılamak için farklı N tipi konektörler ve adaptörler için özelleştirme sunuyoruz.Flanş montajı veya perde montajı seçenekleri, özel ihtiyaçlarını karşılayabiliriz.
Özellikleri
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| Elektriksel Özellikler | ||
| İmpedans | 50Ω | |
| Frekans aralığı | DC ~ 11GHz ((Max.18GHz) | |
| Adlık Voltaj | 1000VRMS* ((Max.Deniz seviyesi) | |
| Dielektrikler Voltaj direnci | 1500VRMS* ((Max.Deniz Dolu) | |
| İzolasyon Direnci | ≥5000MΩ | |
| Merkezi Direniş | Dış iletken | ≤0,5mΩ |
| Merkezi kondüktör | ≤1,5mΩ | |
| VSWR | ≤1.3 | |
| Malzeme ve Mekanik Özellikler | ||
| Merkezi Şef | Erkek | Bakır, Altın kaplama |
| Dişi | Fosforlu Bronz, Altın kaplama | |
| Dayanıklı İletişim | Fosfor Bronz | Nikel kaplamalı pasifleştirilmiş |
| Kabuk / Ev | Bakır Paslanmaz çelik | Altın kaplama Pasifleşme |
| Kablo Klemesi | Bakır | Nikel kaplama |
| İzolatör | PTFE | |
| Paket | Silikon Kauçuk | |
| Dayanıklılık | 500 döngü | |

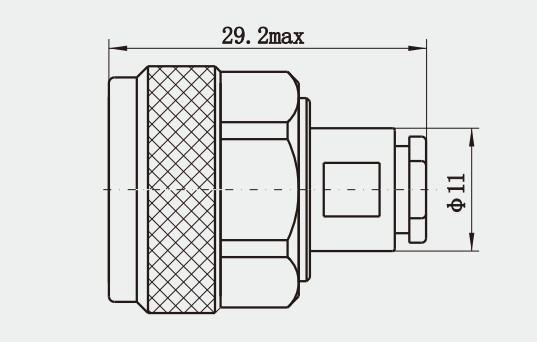

Detaylı çizim
Özellikleri:
1Frekans aralığı: N tipi konektörler 0 ila 11 GHz frekans aralığında sinyalleri destekler ve 18 GHz'e kadar geliştirilmiş türler mevcuttur.Bu onu yüksek frekanslı uygulamalarda mükemmel yapar ve modern iletişim ve radar sistemlerinin ihtiyaçlarını karşılar..
2. Impedans Spesifikasyonu: N konektörlerinin impedans spesifikasyonu genellikle 50 ohm'dur ve RF alanında en yaygın kullanılan impedans değerlerinden biridir.Sinyal iletiminin istikrarını ve verimliliğini sağlamak için yardımcı olmak.
Uygulamalar:
1Temel istasyon yapısı: Sinyal iletiminin istikrarını ve güvenilirliğini sağlamak için N tipi konektörler, baz istasyonlarının RF alıcı modüllerinde kullanılır.
2Mikrodalga iletimi: Mikrodalga iletim sistemlerinde, N konektörleri antenin iletim / alım ekipmanına bağlanması için kullanılır ve verimli bir sinyal iletim yolu sağlar.
Ürün Kataloğu:
| RF Adaptörü |
| Koaksiyel Adaptöre Dalga Rehberi |
| Cam-metal hermetik mühürler |
| J30J Serisi Bağlantısı |
| Mikrodalga döner eklemler |
| MCX/MMCX RF Bağlantısı |
| SMA/SSMA RF Bağlantısı |
| SMP/SSMP RF Bağlantısı |
| Millimeter Dalga Bağlantıları (2.4mm, 2.92mm) |
| TNC RF Bağlantısı |
| N Tipi RF Bağlantısı |
| BNC RF konektörü |
* Standart ihracat kartonu
* Müşterilerin gereksinimlerine göre
Not:
10.000'den fazla türümüz var.N Tipi BağlantıEğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bizimle iletişime geçin- Evet..
