Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|

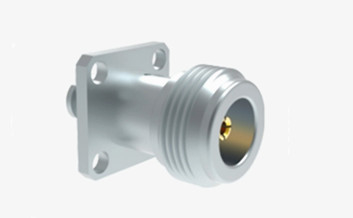

| Ürün Adı: | N Tipi RF Koaksiyel Konnektör | Kaplama: | Altın/Nikel kaplama |
|---|---|---|---|
| İmpedans: | 50Ω | Frekans aralığı: | DC~11GHz |
| Model: | N-KF507G-2 | Cinsiyet: | Dişi |
| Vurgulamak: | N Tipi Kadın RF Bağlantısı,CXN3507 RF Bağlantısı,M363A RF konektörü |
||
N serisi konektörler MIL-C-39012 standartlarına uygun olarak tasarlanmış ve üretilmiştir.Bu konektörler 11GHz'e kadar gelen frekanslarda üstün elektrik performansı sunar.Bizim hassas tasarımlı konektörlerimiz bu aralığı etkileyici bir 18 GHz'e kadar genişletiyor ve geniş bir radyo frekans kablo yelpazesiyle uyumlu.yüksek güvenilirlik, geniş frekans bant genişliği ve ek faydalar, havacılık, havacılık, radar sistemleri, mikrodalga iletişim,dijital telekomünikasyon, ve mikrodalga ölçümleri.
Ayrıca, N tipi konektör, test ve ölçüm cihazlarında yaygın olarak kullanılan yaygın bir test arayüzü konektörü olarak hizmet eder.
Özellikleri
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| Elektriksel Özellikler | ||
| İmpedans | 50Ω | |
| Frekans aralığı | DC ~ 11GHz ((Max.18GHz) | |
| Adlık Voltaj | 1000VRMS* ((Max.Deniz seviyesi) | |
| Dielektrikler Voltaj direnci | 1500VRMS* ((Max.Deniz Dolu) | |
| İzolasyon Direnci | ≥5000MΩ | |
| Merkezi Direniş | Dış iletken | ≤0,5mΩ |
| Merkezi kondüktör | ≤1,5mΩ | |
| VSWR | ≤1.3 | |
| Malzeme ve Mekanik Özellikler | ||
| Merkezi Şef | Erkek | Bakır, Altın kaplama |
| Dişi | Fosforlu Bronz, Altın kaplama | |
| Dayanıklı İletişim | Fosfor Bronz | Nikel kaplamalı pasifleştirilmiş |
| Kabuk / Ev | Bakır Paslanmaz çelik | Altın kaplama Pasifleşme |
| Kablo Klemesi | Bakır | Nikel kaplama |
| Paket | Silikon Kauçuk | |
| İzolatör | PTFE | |
| Dayanıklılık | 500 döngü | |

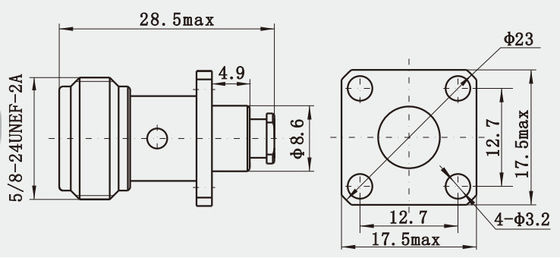

Detaylı çizim
Özellikleri:
1Görünüm ve Yapı: N tipi bağlantılar, düz veya dik açılı profillerde, ayrıca 4 delikli flans, baskı, perdeler, 2 delikli panel, 4 delikli panel,veya farklı kurulum ve uygulama ihtiyaçlarına göre uygun olmayan türlerKatı yapısı ile, sıkı çalışma ortamlarında veya tekrarlanan fişleme ve fişleme gerektiren test alanlarında yaygın olarak kullanılır.
2Sonlandırma yöntemleri: N konektörleri, snap/solder, snap/solder (statik temas), crimp/solder, field replaceable, soldered,veya lehimlenmiş/lehimlenmiş, esnek bağlantı seçenekleri sunar.
Uygulamalar:
1Uydu iletişim: Uydu iletişim sisteminde,N tipi bağlantılar, veri aktarımının verimliliğini ve güvenliğini sağlamak için yer istasyonları ve uydular arasındaki iletişim bağlantısını bağlamak için kullanılır.
2Aviyonik: Navigasyon sistemleri, iletişim sistemleri vb. gibi aviyonik ekipmanlar da sert çalışma ortamıyla başa çıkmak için N tipi konektörleri yaygın olarak kullanır.
