Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | N Tipi RF Koaksiyel Konnektör | Kaplama: | Altın Kaplama/ Nikel Kaplama |
|---|---|---|---|
| İmpedans: | 50Ω | Frekans aralığı: | DC~11GHz |
| Model: | N-J206G-1 | Cinsiyet: | Dişi |
N tipi konektörler, mükemmel titreşim karşıtı özellikleri ve tipik bir frekans aralığı olan 11 GHz'e kadar olan elektrik performanslarıyla bilinen bir tip ipli koaksiyel konektördür.18 GHz'e kadar etkili çalışabilirler.Bu konektörler çok yönlüdür ve çeşitli RF kablo türleriyle uyumludur, bu nedenle havacılık, havacılık, radar sistemleri, mikrodalga iletişim,Dijital iletişim, ve test ve ölçüm aletleri.
Özellikleri
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| Elektriksel Özellikler | ||
| İmpedans | 50Ω | |
| Frekans aralığı | DC ~ 11GHz ((Max.18GHz) | |
| Adlık Voltaj | 1000VRMS* ((Max.Deniz seviyesi) | |
| Dielektrikler Voltaj direnci | 1500VRMS* ((Max.Deniz Dolu) | |
| İzolasyon Direnci | ≥5000MΩ | |
| Merkezi Direniş | Dış iletken | ≤0,5mΩ |
| Merkezi kondüktör | ≤1,5mΩ | |
| VSWR | ≤1.3 | |
| Malzeme ve Mekanik Özellikler | ||
| Merkezi Şef | Erkek | Bakır, Altın kaplama |
| Dişi | Fosforlu Bronz, Altın kaplama | |
| Dayanıklı İletişim | Fosfor Bronz | Nikel kaplamalı pasifleştirilmiş |
| Kabuk / Ev | Bakır Paslanmaz çelik | Altın kaplama Pasifleşme |
| Kablo Klemesi | Bakır | Nikel kaplama |
| İzolatör | PTFE | |
| Paket | Silikon Kauçuk | |
| Dayanıklılık | 500 döngü | |

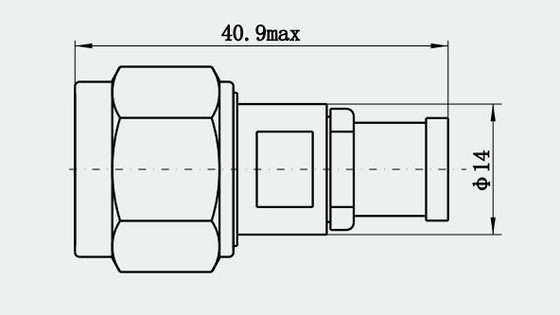

Detaylı çizim
Özellikleri:
1Dış iletken: genellikle metal malzemeden yapılır, iyi elektrik iletkenliğine ve mekanik dayanıklılığına sahiptir, sadece sinyal iletim devresi olarak değil,Ama aynı zamanda iç kısımları sabitlemek ve korumak için bir rol oynamaktadır.
2İç iletken: aynı zamanda metal malzemeden yapılır ve dış iletken birlikte sinyal iletim kanalını oluşturur.Tasarım düşük kayıp ve yüksek verimliliğin sinyal iletimini sağlamak gerekir.
3İzolatör: iç ve dış iletkenler arasında yer alan, ikisini izole etmek için kullanılan, sinyal kısa devre önlemek için, malzeme genellikle dielektrik sabitliği seçilir,İyi sıcaklığa dayanıklılık.
4Kilitleme mekanizması: hızlı ve güvenilir bir bağlantı elde etmek için kilitin döndürülmesi yoluyla ipli bağlantıların kullanılması,Bu tasarım titreşim veya şok ortamında konektör yapar aynı zamanda istikrarlı bir bağlantı koruyabilir.
Uygulamalar:
1Kablosuz iletişim ekipmanları: N tipi splice kablosu RF konektörleri, baz istasyonları, anten sistemleri,Mikrodalga iletim ekipmanları vb.Geniş bant genişliği iletim özellikleri ve düşük kayıp performansı, istikrarlı sinyal iletimini sağlar.
2Otomobil elektronik ekipmanları: Otomobil elektroniklerinin iyileştirilmesiyle birlikte, N tipi konektörler araba radarlarında, navigasyon sistemlerinde,Kablosuz şarj ve yüksek frekanslı sinyal iletim talebini karşılamak için diğer ekipmanlar.
3. Tıbbi cihazlar: Tıbbi cihazlar alanında, N tipi bağlantı kablosu RF konektörleri tıbbi cihazların kablosuz izlenmesi, veri aktarımı vb. için kullanılabilir.Doğruluğu ve gerçek zamanlı tıbbi verileri sağlamak için.
Ürün Kataloğu:
| RF Adaptörü |
| RF kabloları |
| Cam-metal hermetik mühürler |
| J30J Serisi Bağlantısı |
| Mikrodalga döner eklemler |
| Koaksiyel Adaptöre Dalga Rehberi |
| SMA/SSMA RF Bağlantısı |
| SMP/SSMP RF Bağlantısı |
| MCX/MMCX RF Bağlantısı |
| TNC RF Bağlantısı |
| N Tipi RF Bağlantısı |
| BNC RF BağlayıcısıMillimetre Dalga Bağlayıcısı (2.4mm, 2.92mm) |
* Standart ihracat kartonu
* Müşterilerin gereksinimlerine göre
Not:
10.000'den fazla türümüz var.N Tipi BağlantıEğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bizimle iletişime geçin- Evet..
