Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|

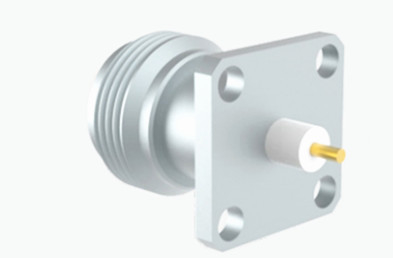

| Ürün Adı: | N Tipi RF Koaksiyel Konnektör | Kaplama: | Altın Kaplama/ Nikel Kaplama |
|---|---|---|---|
| İmpedans: | 50Ω | Frekans aralığı: | DC~11GHz |
| Model: | N-KFD289G | Cinsiyet: | Dişi |
| Vurgulamak: | Dört delikli Flange RF Koaksiyel Bağlantısı,N Paslanmaz Çelik RF Koaksiyel Bağlantısı,İletişim RF Koaksiyel Bağlantısı |
||
N tipi konektörler, mükemmel titreşim karşıtı özellikleri ve elektrik performansları ile bilinen, tipik bir frekans aralığı 11GHz'e kadar olan ipli koaksiyel konektörlerdir.N-tip bağlantılarımız 18GHz'e kadar verimli çalışmak için tasarlanmıştır.Bu konektörler çok yönlüdür ve çeşitli RF kablo türleriyle uyumludur, bu nedenle havacılık, havacılık, radar sistemleri, mikrodalga iletişim,Dijital iletişimMüşterilerin özel gereksinimlerini karşılamak için farklı türdeki N tipi konektörler ve adaptörler için özelleştirme seçenekleri sunuyoruz.
Özellikleri
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| Elektriksel Özellikler | ||
| İmpedans | 50Ω | |
| Frekans aralığı | DC ~ 11GHz ((Max.18GHz) | |
| Adlık Voltaj | 1000VRMS* ((Max.Deniz seviyesi) | |
| Dielektrikler Voltaj direnci | 1500VRMS* ((Max.Deniz Dolu) | |
| İzolasyon Direnci | ≥5000MΩ | |
| Merkezi Direniş | Dış iletken | ≤0,5mΩ |
| Merkezi kondüktör | ≤1,5mΩ | |
| VSWR | ≤1.3 | |
| Malzeme ve Mekanik Özellikler | ||
| Merkezi Şef | Erkek | Brass,
Nikel kaplama |
| Dişi | Fosfor Bronz,
Nikel kaplama |
|
| Dayanıklı İletişim | Fosfor Bronz | Nikel kaplama |
| Kabuk / Ev | Bakır Paslanmaz çelik |
Nikel kaplama |
| Kablo Klemesi | Bakır | Nikel kaplama |
| İzolatör | PTFE | |
| Paket | Silikon Kauçuk | |
| Dayanıklılık | 500 döngü | |

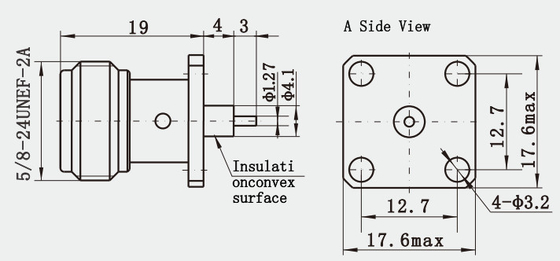

Detaylı çizim
Özellikleri:
1Temel yapısı: N-tip bağlantının temel yapısı üç parçadan oluşur: iç iletken, orta ve dış iletken ve ayrıca yapısal parçalar, mühürler vb. içerir.
2Şekil tasarımı: N tipi konektörün şekli, düz veya dik açılı tip ve 4 delikli flens türü, basma tipi, aralık tipi, 2 delikli panel türü, 4 delikli panel türü veya yükleme türü olarak ayrılır.
Performans Göstericileri
3Karakteristik impedans: N tipi konektörlerin karakteristik impedansı genellikle 50 ohm'dur. Bu, mobil iletişim, kablosuz veri,çağrı sistemi, vb.
Uygulamalar:
1Mobil iletişim taban istasyonu: Yüksek güvenilirliği ve mükemmel intermodülasyon performansı nedeniyle,N tipi konektör, istikrarlı sinyal iletimini sağlamak için mobil iletişim taban istasyonlarında yaygın olarak kullanılır.
2Kablosuz iletişim ekipmanları: Kablosuz iletişim ekipmanlarında, yüksek güç taşıma kapasitesi ve N-tip konektörlerinin iyi RF performansı onları ideal bir seçim haline getirir.
3Yayın ve televizyon iletim ve alımı: N konektörleri yayın ve televizyon iletim ve alım sistemleri için uygundur ve istikrarlı bir sinyal bağlantısı sağlayabilir.
Ürün Kataloğu:
| RF Adaptörü |
| RF kabloları |
| Cam-metal hermetik mühürler |
| J30J Serisi Bağlantısı |
| Mikrodalga döner eklemler |
| Koaksiyel Adaptöre Dalga Rehberi |
| SMA/SSMA RF Bağlantısı |
| SMP/SSMP RF Bağlantısı |
| MCX/MMCX RF Bağlantısı |
| TNC RF Bağlantısı |
| N Tipi RF Bağlantısı |
| BNC RF BağlayıcısıMillimetre Dalga Bağlayıcısı (2.4mm, 2.92mm) |
* Standart ihracat kartonu
* Müşterilerin gereksinimlerine göre
Not:
10.000'den fazla türümüz var.N Tipi BağlantıEğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bizimle iletişime geçin- Evet..
