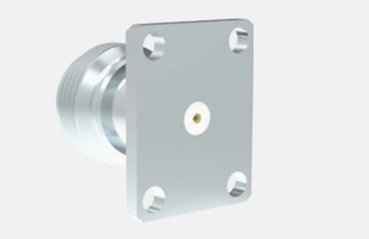

Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | N Tipi RF Koaksiyel Konnektör | Kaplama: | Altın Kaplama/ Nikel Kaplama |
|---|---|---|---|
| İmpedans: | 50Ω | Frekans aralığı: | DC~11GHz |
| Model: | N-KFD383 | Cinsiyet: | Dişi |
| Vurgulamak: | N Tipi Kadın RF Koaksiyel Bağlantısı,Yüksek performanslı RF Koaksiyel Bağlantısı,İletişim RF Koaksiyel Bağlantısı |
||
N tipi konektörler, güçlü titreşim karşıtı yetenekleri ve üstün elektrik özellikleri ile tanınan, tipik olarak 11 GHz'e kadar frekansları destekleyen ipli koaksiyel konektörlerdir.Gelişmiş N-tip bağlantılarımız bu aralığı 18 GHz'e kadar uzatıyor.Bu konektörler çok yönlüdür ve çeşitli RF kablo türleriyle uyumludur, bu da onları havacılık, havacılık, radar sistemleri, mikrodalga iletişim,Dijital iletişimMüşterilerin özel gereksinimlerini karşılamak için farklı N tipi konektörler ve adaptörler için özelleştirme seçenekleri sunuyoruz.Düz veya dik açılı yapılandırmalara ihtiyacınız var mıFlanş montajı ya da perde montajı.
Özellikleri
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| Elektriksel Özellikler | ||
| İmpedans | 50Ω | |
| Frekans aralığı | DC ~ 11GHz ((Max.18GHz) | |
| Adlık Voltaj | 1000VRMS* ((Max.Deniz seviyesi) | |
| Dielektrikler Voltaj direnci | 1500VRMS* ((Max.Deniz Dolu) | |
| İzolasyon Direnci | ≥5000MΩ | |
| Merkezi Direniş | Dış iletken | ≤0,5mΩ |
| Merkezi kondüktör | ≤1,5mΩ | |
| VSWR | ≤1.3 | |
| Malzeme ve Mekanik Özellikler | ||
| Merkezi Şef | Erkek | Bakır, Altın kaplama |
| Dişi | Fosforlu Bronz, Altın kaplama | |
| Dayanıklı İletişim | Fosfor Bronz | Nikel kaplamalı pasifleştirilmiş |
| Kabuk / Ev | Bakır Paslanmaz çelik | Altın kaplama Pasifleşme |
| Kablo Klemesi | Bakır | Nikel kaplama |
| Paket | Silikon Kauçuk | |
| İzolatör | PTFE | |
| Dayanıklılık | 500 döngü | |

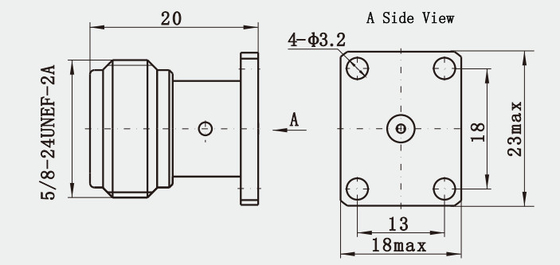

Detaylı çizim
Özellikleri:
1. Voltaj Kalıcı Dalga oranı (VSWR): Bu, konektörlerin üstünlüğünü ölçmek için önemli indekslerden biridir.
Malzeme Özellikleri
2. Dış iletken malzemesi: N tipi bağlantıların dış iletkeni genellikle genellikle daha dayanıklı, ancak üretimi de daha pahalı olan paslanmaz çelikten yapılır.
3Bağlantı: N bağlantıları, iyi mekanik dayanıklılık ve istikrar sağlar.
Uygulamalar:
1Radar sistemi: Katı yapısı nedeniyle, N konektörleri radar sistemlerinde iyi performans gösterir ve büyük güç aktarımına dayanabilir.
2Uydu iletişimi: N konektörleri, yüksek frekanslı bant sinyali iletimini destekleyen uydu iletişim sistemlerinde yaygın olarak kullanılır.
3Mikrodalga ölçüm cihazları: N konektörleri, yüksek frekanslı istikrar ve koruma performansı gerektiren mikrodalga ölçüm cihazlarında yaygın olarak kullanılır.
4Laboratuvar test ekipmanları: N tipi konektörler laboratuvar test ekipmanları için, özellikle tekrarlanan fişleme ve fişleme gerektiren test alanında uygundur.
Ürün Kataloğu:
| RF Adaptörü |
| RF kabloları |
| SMA/SSMA RF Bağlantısı |
| J30J Serisi Bağlantısı |
| Mikrodalga döner eklemler |
| Koaksiyel Adaptöre Dalga Rehberi |
| MCX/MMCX RF Bağlantısı |
| SMP/SSMP RF Bağlantısı |
| Cam-metal hermetik mühürler |
| TNC RF Bağlantısı |
| N Tipi RF Bağlantısı |
| Millimeter Dalga Bağlantıları (2.4mm, 2.92mm) |
* Standart ihracat kartonu
* Müşterilerin gereksinimlerine göre
Not:
10.000'den fazla türümüz var.N Tipi BağlantıEğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bizimle iletişime geçin- Evet..
