Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|

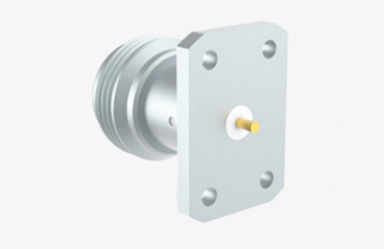

| Ürün Adı: | N Tipi RF Koaksiyel Konnektör | Kaplama: | Altın Kaplama/ Nikel Kaplama |
|---|---|---|---|
| İmpedans: | 50Ω | Cinsiyet: | Dişi |
| Model: | N-KFD468 | Frekans aralığı: | DC~11GHz |
| Vurgulamak: | Yüksek frekanslı RF Koaksiyel Bağlantısı,N Kadın RF Koaksiyel Bağlantısı,Mikrostrip RF Koaksiyel Bağlantısı |
||
N tipi konektörler, mükemmel titreşim karşıtı yeteneğe ve elektrik özelliklerine sahip, ipliklenmiş koplama koaksiyel konektörlere aittir.Tipik frekans aralıkları 11 GHz'e kadar ulaşabilir.Bu kablolar çeşitli RF kablo türleri için uygundur ve havacılık, havacılık, radar, mikrodalga ve dijital iletişim gibi alanlarda yaygın olarak kullanılmaktadır.ve test ve ölçüm aletleri.
Üstelik, müşterilerin özel gereksinimlerini karşılamak için farklı türdeki N tipi konektörleri ve adaptörleri özelleştirebiliyoruz.Flanş montajı veya bölme montajı, size özel çözümler sağlayabiliriz.
Özellikleri
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| Elektriksel Özellikler | ||
| İmpedans | 50Ω | |
| Frekans aralığı | DC ~ 11GHz ((Max.18GHz) | |
| Adlık Voltaj | 1000VRMS* ((Max.Deniz seviyesi) | |
| Dielektrikler Voltaj direnci | 1500VRMS* ((Max.Deniz Dolu) | |
| İzolasyon Direnci | ≥5000MΩ | |
| Merkezi Direniş | Dış iletken | ≤0,5mΩ |
| Merkezi kondüktör | ≤1,5mΩ | |
| VSWR | ≤1.3 | |
| Malzeme ve Mekanik Özellikler | ||
| Merkezi Şef | Erkek | Brass,
Nikel kaplama |
| Dişi | Fosfor Bronz,
Nikel kaplama |
|
| Dayanıklı İletişim | Fosfor Bronz | Nikel kaplama |
| Kabuk / Ev | Bakır Paslanmaz çelik |
Nikel kaplama |
| Kablo Klemesi | Bakır | Nikel kaplama |
| İzolatör | PTFE | |
| Paket | Silikon Kauçuk | |
| Dayanıklılık | 500 döngü | |
Detaylı çizim
Ürün Kataloğu:
| RF Adaptörü |
| RF kabloları |
| Cam-metal hermetik mühürler |
| J30J Serisi Bağlantısı |
| Mikrodalga döner eklemler |
| Koaksiyel Adaptöre Dalga Rehberi |
| SMA/SSMA RF Bağlantısı |
| SMP/SSMP RF Bağlantısı |
| MCX/MMCX RF Bağlantısı |
| TNC RF Bağlantısı |
| N Tipi RF Bağlantısı |
| BNC RF BağlayıcısıMillimetre Dalga Bağlayıcısı (2.4mm, 2.92mm) |
Özellikleri:
1Bağlantı: Filmeli bağlantı, dönülebilir kilitleme, titreşim veya şok ortamında istikrarlı bir bağlantı sağlayabilir ve kolay ve hızlı bir şekilde bağlanabilir ve sökülebilir.
2Düşük Kayıp: Yüksek kaliteli malzemeler ve hassas üretim süreci benimsenerek, sinyal iletim kaybı son derece düşüktür ve bu da sinyal iletiminin verimliliğini ve kalitesini artırmaya yardımcı olur.
3Yüksek koruma: Ev genellikle iyi elektromanyetik koruma performansına sahip metal malzemeden yapılır.Sinyal iletimine dış elektromanyetik müdahalelerin etkisini etkili bir şekilde önleyebilen.
Uygulamalar:
1Kablosuz iletişim üs istasyonu: Mobil iletişim üs istasyonunda, verici, alıcı,sinyallerin istikrarlı iletilmesini ve alınmasını sağlamak için anten ve diğer ekipmanlar, yüksek frekans aralığı ve düşük kayıp özellikleri, sinyal kalitesi ve iletim verimliliği konusunda baz istasyonunun gereksinimlerini karşılayabilir.
2Mikrodalga iletişim sistemi: Örneğin, mikrodalga röle istasyonu ve uydu iletişim yer istasyonu gibi mikrodalga iletişim sisteminde,N tipi konektör karıştırıcı da dahil olmak üzere çeşitli mikrodalga ekipmanlarını bağlamak için kullanılabilir, yukarı dönüştürücü, aşağı dönüştürücü, güç güçlendirici vb., Mikrodalga sinyallerinin iletilmesini ve işlenmesini gerçekleştirmek ve iletişim bağlantısının güvenilirliğini ve istikrarını sağlamak için.
* Standart ihracat kartonu
* Müşterilerin gereksinimlerine göre
Not:
10.000'den fazla türümüz var.N Tipi BağlantıEğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bizimle iletişime geçin- Evet..
