Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | TNC RF Konektörü | Kaplama: | Nikel kaplama |
|---|---|---|---|
| İmpedans: | 50Ω | Tasarım Standardı: | IEC 60169-17 |
| İletişim malzemesi: | Pirinç, BeCu | Dayanıklılık: | 500 Döngü |
| Türü: | dümdüz | Uygulama: | RF |
| Cinsiyet: | Erkek | ||
| Vurgulamak: | Bakır Kontak Erkek RF Koaksiyel Bağlantısı,Profesyonel Paslanmaz Çelik RF Koaksiyel Bağlantısı,Nikel kaplamalı RF Koaksiyel Bağlantısı |
||

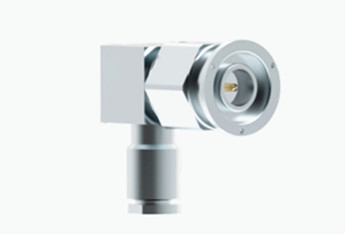

Nikel kaplamalı TNC Erkek Sağ açılı Paslanmaz Çelik RF Koaksiyel Bağlantısı
TNC serisi ürünü, BNC konektörünün iplikli bir varyantı olarak tasarlanmıştır.sabit 50 ohm impedanslı su geçirmez birimlerBu düşük maliyetli konektörler tipik olarak dökme ve kalıplı bileşenler kullanır.Performansları endüstriyel veya yüksek kaliteli ürünlerle aynı olmayabilir., çeşitli ticari uygulamalar için idealdir. TNC konektörleri anten bağlantıları için yaygın olarak kullanılır ve aviyonik, savunma, iletişim,ve genel endüstriyel piyasalarTers polarite ve 75 ohm TNC bağlantıları da mevcuttur.
Özellikleri
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
Elektriksel Özellikler | ||||
İmpedans | 50Ω | |||
Frekans aralığı | DC~4GHz | |||
Adlık Voltaj | 2500VRMS (En yüksek deniz seviyesi) | |||
Dielektrikler Voltaj direnci | 750VRMS (En yüksek deniz seviyesi) | |||
İzolasyon Direnci | ≥2000MΩ | |||
Temas direnci | Dış iletken | ≤6mΩ | ||
Merkezi kondüktör | ≤1,5mΩ | |||
VSMR | ≤1.3 | |||
Mekanik Özellikleri
| Tasarım standardı | IEC 60169-17 |
| RoHS Uyumlu | - Evet. |
| Merkezi İletişim Sonlandırma | Kırk |
| Dış İletişim Bitişimi | Kırk |
| Çiftleşme Döngüleri | 500Dönem |
| İletişim Koruma | 10N min |
| Kablo Tutma | 100N min |
| Çiftleşme Gücü | 13.6N en fazla |
| Bağlantıyı çözme gücü | 13.6N en fazla |

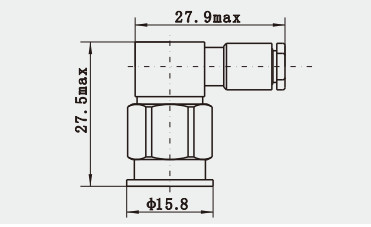

Ayrıntılı çizimNikel kaplamalı TNC Erkek Sağ açılı Paslanmaz Çelik RF Koaksiyel Bağlantısı :
Birim: ((mm)
Özellikleri:
1Yapı tasarımı
Filtreli bağlantı: TNC konektörleri filtreli bağlantı mekanizmasını benimser, bu bağlantı bağlantı sırasında sıkıca sabitlenebilmesini sağlar,titreşimden dolayı bağlantının gevşemesinin etkin bir şekilde önlenmesi, çekme ve diğer faktörler, sinyal iletiminin istikrarını ve güvenilirliğini sağlamak için, özellikle havacılık gibi bağlantı istikrarı için yüksek gereksinimleri olan durumlar için uygundur.İletişim üs istasyonları ve benzeri..
Küçük ve orta güç: küçük ve orta güç bağlantıları, yapısı ve elektrik özellikleri, genel iletişimlerde küçük ve orta güç RF sinyal aktarımı ihtiyaçlarını karşılamak için,test ve ölçüm ve diğer alanlarda yaygın olarak kullanılır.
Mekanik performans
2. Güçlü titreşim direnci: iğneli bağlantıların kullanımı ve sağlam yapısal tasarım nedeniyle, TNC bağlantıları yüksek derecede titreşim direnciye sahiptir.Zorlu mekanik ortamlarda istikrarlı bir bağlantı sağlayabilir, titreşim ve şok ortamlarında havacılık, havacılık ve diğer alanlar için uygundur.
Yüksek güvenilirlik: Sıkı tasarım ve testten sonra, TNC konektörleri yüksek güvenilirliğe sahiptir, uzun süre istikrarlı bir şekilde çalışabilir, arıza ve bakım sayısını azaltabilir, kullanım maliyetini azaltabilir.
Uygulama:
1Kablosuz İletişim Merkezi.
Mobil iletişim taban istasyonlarında, TNC konektörleri, RF sinyali iletimi için verici, alıcı, anten ve diğer ekipmanları bağlamak için kullanılır.Düşük kayıp ve istikrarlı impedans eşleştirme özellikleri gibi, sinyallerin cihazlar arasında verimli bir şekilde iletilebilmesini sağlamak, sinyal zayıflamasını ve bozulmasını azaltmak, mobil iletişimlerin kalitesini ve kapsamını sağlamak için çok önemlidir.İster sesli aramalar olsun ister veri aktarımı., TNC konektörünün kilit rol oynadığı istikrarlı ve güvenilir bir RF bağlantısına dayanır.
2Mikrodalga iletişim sistemleri
Mikrodalga röle istasyonları ve uydu iletişim yer istasyonları gibi mikrodalga iletişim sistemlerinde, mikrodalga ekipmanlarını karıştırıcılar, yukarı dönüştürücüler,Alt dönüştürücüler ve güç güçlendiriciMikrodalga sinyalleri iletiminde yüksek istikrar ve doğruluk gerektirdiğinden, the high-precision manufacturing process and good electrical performance of TNC connectors can meet the demand for microwave signal transmission and ensure the accurate transmission of signals between different devices, böylece mikrodalga iletişim sistemlerinin normal çalışmasını garanti eder.
Not:
10.000'den fazla türümüz var.TNC konektörüEğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bizimle iletişime geçin- Evet..
