| Kaplama: | Nikel kaplama | İmpedans: | 50Ω |
|---|---|---|---|
| İletişim malzemesi: | Pirinç, BeCu | Dayanıklılık: | 500 Döngü |
| Frekans aralığı: | DC~11GHz | İsimlendirilmiş voltaj: | 500VRMS* |
| Orta basınç: | 1500VRMS* | Yalıtım direnci: | ≥5000MΩ |
| Vurgulamak: | Yüksek dayanıklılık RF Koaksiyel Bağlantısı,CXN3506 RF Koaksiyel Bağlantısı,50Ω RF Koaksiyel Bağlantı |
||

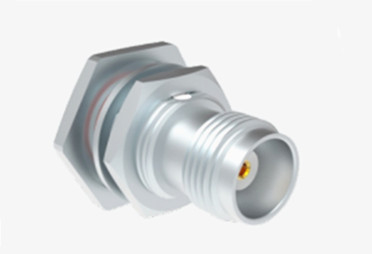

CXN3506/MF108A Kablosu için TNC Kadın Perde RF Koaksiyel Bağlayıcı
TNC serisi ürünü, güvenli çiftleşme için vida iplikleri ile tasarlanmış olan BNC konektörünün iplikli bir varyantıdır.Su geçirmez birimler, tutarlı bir 50 ohm impedans, DC'den 11 GHz'e kadar çalışmaya uygun. İki tür TNC konektörü mevcuttur: standart ve ters kutup.
Bu uygun maliyetli konektörler tipik olarak dökme dökme ve kalıplı bileşenler kullanır. Performansı endüstriyel veya askeri sınıflı ürünlerle eşleşmeyebilir.Çeşitli ticari uygulamalar için idealdir.. TNC konektörleri anten bağlantılarında yaygın olarak kullanılır ve aviyonik, savunma, iletişim ve genel endüstriyel pazarda çok sayıda uygulamaya sahiptir.Ters kutupluk ve 75 ohm TNC konektörleri de mevcuttur.
Özellikleri
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
|
Elektriksel Özellikler
|
||||
|
İmpedans
|
50Ω
|
|||
|
Frekans aralığı
|
DC~11GHz
|
|||
|
Adlık Voltaj
|
500VRMS (En yüksek deniz seviyesi)
|
|||
|
Dielektrikler Voltaj direnci
|
1500VRMS (En yüksek deniz seviyesi)
|
|||
|
İzolasyon Direnci
|
≥5000MΩ
|
|||
|
Temas direnci
|
Dış iletken
|
≤0,5mΩ
|
||
|
Merkezi kondüktör
|
≤2.0mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
Mekanik Özellikleri
| Tasarım standardı | IEC 60169-17 |
| RoHS Uyumlu | - Evet. |
| Merkezi İletişim Sonlandırma | Kırk |
| Dış İletişim Bitişimi | Kırk |
| Çiftleşme Döngüleri | 500Dönem |
| İletişim Koruma | 10N min |
| Kablo Tutma | 100N min |
| Çiftleşme Gücü | 13.6N en fazla |
| Bağlantıyı çözme gücü | 13.6N en fazla |
Özellikleri:
1Güvenilir ipli bağlantı: ipli bağlantı, yüksek titreşim ortamında istikrarlı bağlantı sağlayabilen snap tipi bağlantıdan daha sağlamdır.ve genellikle kendi kendine kilitleme fonksiyonuna sahiptir, bu da bağlantının gevşemesini etkili bir şekilde engelleyebilir.
2. Güçlü anti gevşeme performansı: iğneli konektörün, bağlantının güvenilirliğini etkili bir şekilde artırabilen kendi kendine kilitleme fonksiyonu vardır,gevşeme nedeniyle sinyal iletiminin etkisinin önlenmesi.
3İyi su geçirmez performans: Bağlantı parçası, iyi su geçirmez bir özelliğe sahip ve açık hava veya nemli ortamda kullanılmak üzere uygun olan mühürlenmiş yapıyı benimser.
Uygulama:
1Kablosuz baz istasyonu inşaatı: 2G, 3G, 4G, 5G baz istasyonu inşaatı ve bakımı gibi kablosuz iletişim ağlarında,TNC kablo bağlantıları, radyo frekans kablosu arasındaki baz istasyonu ekipmanlarını ve antenleri bağlamak için kullanılırİletişim kalitesini sağlamak için sinyallerin istikrarlı bir şekilde iletilmesini sağlamak için.
2Uydu iletişim sistemi: Uydu yer istasyonunda, uydu iletişim ekipmanlarını ve anten besleyicisini bağlamak için TNC kablo bağlantısı kullanılır.Uydu sinyalleri iletim ve alım gerçekleştirmek için, ve uydu iletişim bağlantısının sorunsuzluğunu sağlamak için.
Radyo ve televizyon endüstrisi
3Program Üretimi ve İletişim: Radyo ve televizyon istasyonlarının stüdyolarında, OB kamyonlarında ve diğer yerlerde, TNC kablo bağlantıları video kameralarını bağlamak için kullanılır.Mikrofonlar ve diğer ses ve video alım ekipmanları ve üretim sonrası ekipmanlar, aynı zamanda yayınlanan program sinyallerinin yüksek kalitesini sağlamak için yayıncıya veya yayın sistemine kablo yoluyla program sinyallerinin üretilmesi.

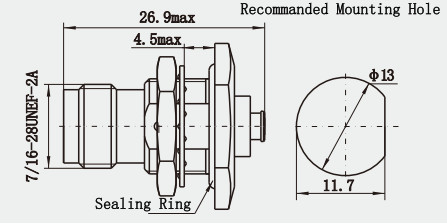

Detaylı çizim:
Birim: ((mm)
Not:
10.000'den fazla türümüz var.TNC konektörüEğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bizimle iletişime geçin- Evet..
