Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | TNC Konektörü | Kaplama: | Altın Kaplama/ Nikel Kaplama |
|---|---|---|---|
| İmpedans: | 50Ω | Sertifika: | ISO-9001-2015 |
| Dayanıklılık: | 500 Döngü | İletişim malzemesi: | Pirinç, BeCu |
| Uygulama: | Mikrodalga | ||
| Vurgulamak: | TNC Erkek RF Koaksiyel Bağlantısı,FS6057(S) SS RF Koaksiyel Bağlantı,LMR-400 RF Koaksiyel Bağlantısı |
||

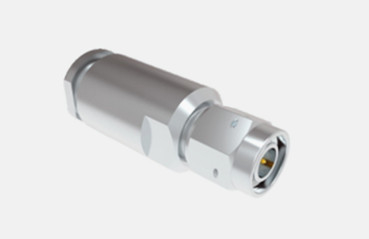

LMR-400/FS6057 ((S) Kablo için TNC Er Paslanmaz Çelik RF Koaksiyel Bağlantısı
TNC serisi, BNC konektörünün ipli bir varyantı olarak durur ve TNC RF eşleri vida ipli çiftleşme ile ayırt edilir.DC'den 11 GHz'e kadar geniş bir frekans spektrumunda sabit bir 50 Ohm impedansı korumakHem standart hem de ters kutupluk konfigürasyonlarında mevcutturlar, tipik olarak düşük maliyetli bir çözüm sunarak ölçekli ve kalıplı bileşenler kullanarak üretilirler.Performansları yüksek kaliteli endüstriyel ürünlerle rekabet edemeyebilir., TNC konektörleri, özellikle aviyonik, iletişim ve genel endüstri pazarları içindeki anten bağlantıları için çok çeşitli ticari uygulamalar için mükemmel bir şekilde uygundur.Ters kutupluk ve 75 Ohm versiyonları da özel ihtiyaçları karşılamak için mevcuttur.
Özellikleri
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
Elektriksel Özellikler | ||||
İmpedans | 50Ω | |||
Frekans aralığı | DC~4GHz | |||
Adlık Voltaj | 2500VRMS (En yüksek deniz seviyesi) | |||
Dielektrikler Voltaj direnci | 750VRMS (En yüksek deniz seviyesi) | |||
İzolasyon Direnci | ≥2000MΩ | |||
Temas direnci | Dış iletken | ≤6mΩ | ||
Merkezi kondüktör | ≤1,5mΩ | |||
VSWR | ≤1.3 | |||
Mecha.Özellikleri
| Tasarım standardı | IEC 60169-17 |
| RoHS Uyumlu | - Evet. |
| Merkezi İletişim Sonlandırma | Kırk |
| Dış İletişim Bitişimi | Kırk |
| Çiftleşme Döngüleri | 500Dönem |
| İletişim Koruma | 10N min |
| Kablo Tutma | 100N min |
| Çiftleşme Gücü | 13.6N en fazla |
| Bağlantıyı çözme gücü | 13.6N en fazla |

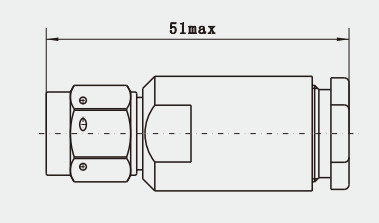

Detaylı çizim
Özellikleri:
1.Sabit ipli bağlantı: ipli bağlantı snap tip bağlantısından daha güçlü ve daha güvenilirdir.Yüksek titreşim ortamında istikrarlı bir bağlantı sağlar ve kazara kesilmesi kolay değildir.
2Geniş bir tip yelpazesi: düz, 90 derece dik açılı, parket, 4 delikli panel veya serbest monte tipleri farklı uygulama senaryolarına ve alan kısıtlamalarına göre seçilebilir.
Uygulama:
1Endüstriyel otomasyon: Endüstriyel otomasyon sistemlerinde, TNC bağlantıları sensörleri bağlamak için kullanılabilir.kablosuz veri aktarımını gerçekleştirmek ve endüstriyel üretim verimliliğini ve otomasyonunu artırmak için denetleyici ve aktüatörler.
2Bilimsel araştırma ve eğitim alanı: Bilimsel araştırma ve eğitim deneylerinde,TNC konektörleri, yüksek frekanslı sinyallerin iletilmesini desteklemek için çeşitli deneysel ekipmanları ve öğretim ekipmanlarını bağlamak için sıklıkla kullanılır, araştırmacıların ve öğrencilerin deney ve araştırma yapmak için ihtiyaçlarını karşılamak için.
Ürün Kataloğu:
| RF Adaptörü |
| SMA/SSMA RF Bağlantısı |
| SMP/SSMP RF Bağlantısı |
| TNC RF Bağlantısı |
| N Tipi RF Bağlantısı |
| MCX/MMCX RF Bağlantısı |
| BNC RF Bağlayıcısı Millimeter Dalga Bağlayıcısı (2.4mm, 2.92mm) |
| RF kabloları |
| Koaksiyel Adaptör'e dalga kılavuzu |
| Cam-metal hermetik mühürler |
| J30J Serisi Bağlantısı |
| Mikrodalga döner eklemler |
Not:
10.000'den fazla türümüz var.TNC konektörüEğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bizimle iletişime geçin- Evet..
