Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | TNC RF Konektörü | Kaplama: | Nikel kaplama |
|---|---|---|---|
| İmpedans: | 50Ω | Tasarım Standardı: | IEC 60169-17 |
| İletişim malzemesi: | Pirinç, BeCu | Dayanıklılık: | 500 Döngü |
| Türü: | dümdüz | Uygulama: | RF |
| Cinsiyet: | Erkekten kadına | ||
| Vurgulamak: | Düz bağlama RF Koaksiyel Adaptörü,Kadın RF Koaksiyel Adaptörü,TNC RF Koaksiyel Adaptörü |
||

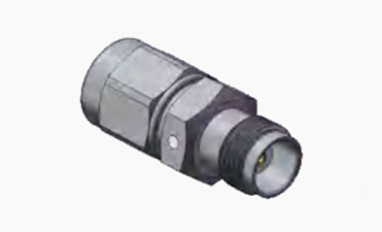

TNC Düz Erkek Kadın RF Koaksiyel Bağlantı Adaptörü
TNC serisi, güvenli çiftleşme için vida iplikleri ile tasarlanmış olan BNC konektörünün iplikli bir evrimini temsil eder.Su geçirmez RF konektörleri, DC'den 11GHz frekans aralığında tutarlı bir 50 ohm impedans ve işlevini korurStandart ve ters kutupluk, uygun fiyatlılık için dökme ve kalıplı malzemeler kullanan iki varyantta gelirler.Endüstriyel veya premium sınıf seçeneklerle aynı performansı sunmasalar daGenellikle anten bağlantılarında kullanılan TNC konektörleri, aynı zamanda aviyonik, savunma, iletişim,ve çeşitli endüstriyel sektörlerEk olarak, 75 ohm ve ters kutupluk versiyonları uyumluluklarını daha da artırır.
Özellikleri
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
|
Elektriksel Özellikler
|
||||
|
İmpedans
|
50Ω
|
|||
|
Frekans aralığı
|
DC~4GHz
|
|||
|
Adlık Voltaj
|
2500VRMS (En yüksek deniz seviyesi)
|
|||
|
Dielektrikler Voltaj direnci
|
750VRMS (En yüksek deniz seviyesi)
|
|||
|
İzolasyon Direnci
|
≥2000MΩ
|
|||
|
Temas direnci
|
Dış iletken
|
≤6mΩ
|
||
|
Merkezi kondüktör
|
≤1,5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
Mekanik Özellikleri
| Tasarım standardı | IEC 60169-17 |
| RoHS Uyumlu | - Evet. |
| Merkezi İletişim Sonlandırma | Kırk |
| Dış İletişim Bitişimi | Kırk |
| Çiftleşme Döngüleri | 500Dönem |
| İletişim Koruma | 10N min |
| Kablo Tutma | 100N min |
| Çiftleşme Gücü | 13.6N en fazla |
| Bağlantıyı çözme gücü | 13.6N en fazla |

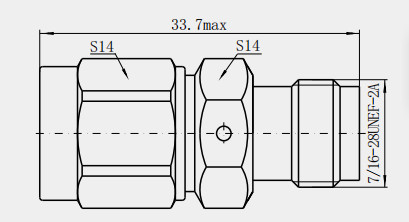

Ayrıntılı çizimTNC Düz Erkek Kadın RF Koaksiyel Bağlantı Adaptörü
Birim: ((mm)
Özellikleri:
1Güvenilir ipli bağlantı: ipli bağlantıyı benimseyerek, bu tür bir bağlantı genellikle snap tip bağlantısından daha sağlamdır,Yüksek frekans altında çalışabilir ve yüksek titreşim ortamında istikrarlı bağlantı tutabilir.
2. Anti gevşeme tasarımı: Filtrelenmiş konektör, konektörün gevşemesini etkili bir şekilde önleyebilen, bağlantının güvenilirliğini artırabilen, kendi kendine kilitleme fonksiyonuna sahiptir.ve uzun süreli istikrarlı kullanımı sağlamak.
3İyi su geçirmez performans: Bağlantı parçası, iyi su geçirmez bir özelliğe sahip ve dış mekan veya nemli ortam için uygun olan mühürlü bir yapıyı benimser.
4Korozyona dayanıklı ve toz geçirmez: korozyona dayanıklı, dayanıklı ve toz geçirmez performansıyla zorlu çevre koşullarında istikrarlı bir şekilde çalışabilir ve kullanım ömrünü uzatabilir.
Uygulama:
Endüstriyel kontrol alanı
1Otomasyon kontrol sistemi: Bazı endüstriyel otomasyon kontrol sistemlerinde, robot kontrolü, üretim hattı otomasyon kontrolü vb., RF sinyallerinin iletilmesini ve kontrolünü içerebilir.TNC adaptörü denetleyici ve sensörler arasında RF sinyal hattını bağlamak için kullanılabilir, aktüatörleri ve diğer ekipmanları uzaktan kumanda ve veri aktarımını gerçekleştirmek için.Yüksek sıcaklığa adapte olabilir., yüksek nem, elektromanyetik müdahale ve endüstriyel ortamdaki diğer zor koşullar.
2Enstrümanlama: Birçok endüstriyel enstrüman, örneğin osiloskoplar, sinyal toplayıcılar vb., harici RF sinyal kaynaklarına veya test edilen cihazlara bağlanmalıdır.ve TNC adaptörleri, ölçüm sinyallerinin doğru iletilmesini sağlamak için bu araçlara güvenilir sinyal bağlantı arayüzleri sağlayabilir., endüstriyel üretim süreçlerinin izlenmesinin ve kontrolünün doğruluğunu artırmaya yardımcı olur.
Not:
10.000'den fazla türümüz var.TNC konektörüEğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bizimle iletişime geçin- Evet..
