Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | TNC Konektörü | Kaplama: | Nikel kaplama |
|---|---|---|---|
| İmpedans: | 50Ω | Dayanıklılık: | 500 Döngü |
| Malzeme: | Pirinç | İletişim malzemesi: | Pirinç, BeCu |
| Tasarım Standardı:: | IEC 60169-17 | Türü: | Sağ Açı |
| Vurgulamak: | TNC Hermetik RF Bağlantısı,Dört delikli flens RF konektörü,Mikrostrip Uygulamaları RF Bağlantısı |
||

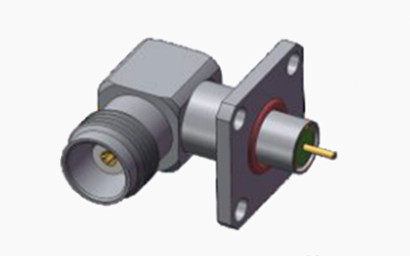

TNC Hermetik Kadın Sağ Köşeli Mikrostrip Uygulamaları için 4 Delik Flanş RF Bağlayıcısı
TNC serisi ürünü, güvenli çiftleşme için vida iplikleri ile ayırt edilen BNC konektörünün iplikli bir tekrarıdır.Su geçirmez üniteler sabit 50 ohm impedansla donatılmıştır ve DC-11 GHz frekans aralığında çalışır.. TNC konektörlerinin iki varyantı vardır: standart ve ters kutupluk. Bu düşük maliyetli konektörler tipik olarak dökme dökme ve kalıplı bileşenlerden yapılmış olsa da,Performansı endüstriyel veya askeri sınıflı ürünlerle rekabet etmiyorBununla birlikte, çeşitli ticari uygulamalar için son derece uygundurlar. Anten bağlantılarında yaygın olarak kullanılan TNC bağlantıları, aviyonik, savunma, iletişim,ve genel endüstriyel piyasalarTers kutupluk ve TNC konektörünün 75 ohm versiyonları da mevcuttur.
Spesifikasyon:
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
|
Elektriksel Özellikler
|
||||
|
İmpedans
|
50Ω
|
|||
|
Frekans aralığı
|
DC~4GHz
|
|||
|
Adlık Voltaj
|
2500VRMS (En yüksek deniz seviyesi)
|
|||
|
Dielektrikler Voltaj direnci
|
750VRMS (En yüksek deniz seviyesi)
|
|||
|
İzolasyon Direnci
|
≥2000MΩ
|
|||
|
Temas direnci
|
Dış iletken
|
≤6mΩ
|
||
|
Merkezi kondüktör
|
≤1,5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
Mekanik Özellikleri
| Tasarım standardı | IEC 60169-17 |
| RoHS Uyumlu | - Evet. |
| Merkezi İletişim Sonlandırma | Kırk |
| Dış İletişim Bitişimi | Kırk |
| Çiftleşme Döngüleri | 500Dönem |
| İletişim Koruma | 10N min |
| Kablo Tutma | 100N min |
| Bağlantıyı çözme gücü | 13.6N en fazla |
| Çiftleşme Gücü | 13.6N en fazla |
Çevre Özellikleri:
| Çalışma sıcaklığı | -30 ila +70°C. |
| IP derecelendirme (birleştirilmiş) | IP64 |

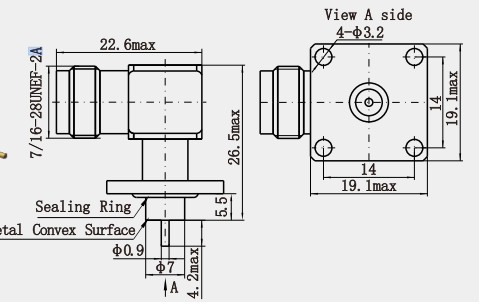

Çizim:
Özellikleri:
1Bağlantı tipi:
Radyo frekansı (RF) uygulamaları için TNC tipi konektör.
2Arayüz Tipi:
Hermetik Kadın (kapalı kadın arayüzü), iyi koruma sağlar.
3- Açı tasarımı:
Alanın sınırlı olduğu ekipmanlarda kolay bir şekilde monte edilmesi için sağ açılı tasarım.
4Montaj tarzı:
Katı mekanik montaj için 4 delikli flens.
5Işınlama hattı tipi:
Yüksek frekanslı sinyal aktarımı için mikro şerit.
Uygulama:
Kablosuz İletişim Ekipmanı
Radar Sistemleri
Mikrodalga ekipmanları
Sınav ve ölçüm ekipmanları
Havacılık Uzay Uygulamaları
Not:
10.000'den fazla bağlantı ürünümüz var (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP vb.), Eğer kullandığınız bağlantı bulunmuyorsa,Lütfen detaylarınızla bizimle iletişime geçin..
