Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | TNC RF Konektörü | Kaplama: | Nikel kaplama |
|---|---|---|---|
| İmpedans: | 50Ω | Dayanıklılık: | 500 Döngü |
| İletişim malzemesi: | Pirinç, BeCu | Malzeme: | Pirinç |
| Tasarım Standardı:: | IEC 60169-17 | Türü: | dümdüz |

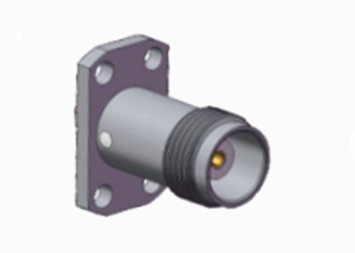

PCB kartı için TNC Kadın Düz RF Koaksiyel Bağlantısı Güvenilir Yüksek Performanslı Bağlantı
TNC serisi ürünü, BNC konektörünün iplikli bir versiyonu olarak tasarlanmıştır. TNC RF konektörleri çiftleşme için vida ipliklere sahiptir.Sürekli 50 ohm impedanslı hileli su geçirmez birimlerDC-11GHz'den çalışan, iki tür TNC konektörü vardır: standart ve ters polarite. Bu düşük maliyetli konektörler tipik olarak dökme dökme ve kalıplı bileşenleri kullanır.Performansı endüstriyel veya yüksek kaliteli ürünlerle eşit olmayacakkenBu bağlantılar, çeşitli ticari uygulamalarda kullanılmak için idealdir. Anten bağlantıları için yaygın olarak kullanılan TNC, aviyonik, iletişim ve genel endüstriyel pazarlarda birçok uygulamaya sahiptir.Ters kutupluk ve 75 ohm TNC de mevcuttur.
Özellikleri
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
Elektriksel Özellikler | ||||
İmpedans | 50Ω | |||
Frekans aralığı | DC~4GHz | |||
Adlık Voltaj | 2500VRMS (En yüksek deniz seviyesi) | |||
Dielektrikler Voltaj direnci | 750VRMS (En yüksek deniz seviyesi) | |||
İzolasyon Direnci | ≥2000MΩ | |||
Temas direnci | Dış iletken | ≤6mΩ | ||
Merkezi kondüktör | ≤1,5mΩ | |||
VSMR | ≤1.3 | |||
Mekanik Özellikleri
| Tasarım standardı | IEC 60169-17 |
| RoHS Uyumlu | - Evet. |
| Merkezi İletişim Sonlandırma | Kırk |
| Dış İletişim Bitişimi | Kırk |
| Çiftleşme Döngüleri | 500Dönem |
| İletişim Koruma | 10N min |
| Kablo Tutma | 100N min |
| Çiftleşme Gücü | 13.6N en fazla |
| Bağlantıyı çözme gücü | 13.6N en fazla |
Çevre Özellikleri:
| Çalışma sıcaklığı | -30 ila +70°C. |

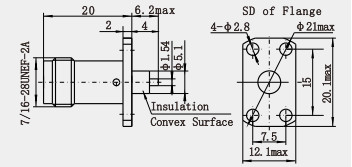

Detaylı çizim
Özellikleri:
Kompakt boyut: TNC konektörleri, çok az yer kaplayan küçük koaksiyel konektörlerdir ve özellikle alan kısıtlamaları olan ekipmanlar için PCB kartlarına kolayca monte edilebilir ve yönlendirilebilirler.
Çeşitli kutupluk: Standart kutupluk ve ters kutupluk tasarımı vardır,sinyallerin doğru iletilmesini sağlamak için özel devre tasarımı ve kullanım gereksinimlerine göre seçilebilir.
Uygulama:
Bluetooth ve GPS bileşenleri: RF sinyali iletiminin arayüzü olarak, Bluetooth iletişiminin ve GPS konumlandırma işlevinin normal çalışmasını sağlar.Böylece cihaz Bluetooth sinyalleri ve konum bilgilerini doğru bir şekilde alabilir ve gönderebilir.
Ağ ekipmanları: Yönlendiricilerde, anahtarlarda ve diğer ağ ekipmanlarında, kablosuz iletişimi içeren bazı parçalar veri iletimini ve değişimini gerçekleştirmek için bağlantı için TNC konektörlerini kullanacaktır.
Anten koltuk: Anten koltuk ve anten arasındaki bağlantı bazen istikrarlı sinyal iletimini gerçekleştirebilen ve mekanik sabitlemede de rol oynayan bir TNC konektörü kullanır.
Not:
10.000'den fazla bağlantı ürünümüz var (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP vb.), Eğer kullandığınız bağlantı bulunmuyorsa,Lütfen detaylarınızla bizimle iletişime geçin..
