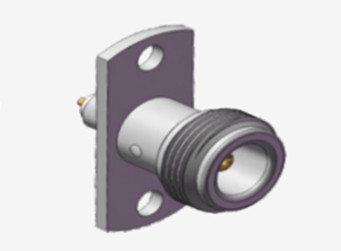

N Tipi Mikrostripli Kadın 2 delikli Flange RF Koaksiyel Bağlantısı
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün Adı: | N Tipi RF Koaksiyel Konnektör | Kaplama: | Altın Kaplama/ Nikel Kaplama |
|---|---|---|---|
| VSWR'ye Karşı: | ≤1.3 | Frekans aralığı: | DC~11GHz |
| Model: | N-KFD492 | İmpedans: | 50Ω |
N Tipi Kadın Mikrostripli 2 delikli Flange RF Koaksiyel Bağlantısı
N-tip bağlantıları, sağlam titreşim karşıtı performansları ve mükemmel elektrik özellikleri ile bilinen ipli, koaksiyel birleştirme cihazlarıdır ve standart frekans aralığı 11GHz'e kadar.18GHz'e kadar frekansları destekleyebilirler.Bu konektörler çok yönlüdür, çeşitli RF kablolarıyla uyumludur ve havacılık, radar sistemleri, mikrodalga ve dijital iletişim gibi sektörlerde yaygın olarak kullanılır.ve test ve ölçüm cihazları.
Çeşitli müşteri gereksinimlerini karşılamak için N tipi konektörler ve adaptörler için özelleştirme hizmetleri sunuyoruz.Ürünlerimizi sizin özelliklerinize göre uyarlayabiliriz..
Özellikleri
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| Elektriksel Özellikler | ||
| İmpedans | 50Ω | |
| Frekans aralığı | DC ~ 11GHz ((Max.18GHz) | |
| Adlık Voltaj | 1000VRMS* ((Max.Deniz seviyesi) | |
| Dielektrikler Voltaj direnci | 1500VRMS* ((Max.Deniz Dolu) | |
| İzolasyon Direnci | ≥5000MΩ | |
| Merkezi Direniş | Dış iletken | ≤0,5mΩ |
| Merkezi kondüktör | ≤1,5mΩ | |
| VSWR | ≤1.3 | |
| Malzeme ve Mekanik Özellikler | ||
| Merkezi Şef | Erkek | Bakır, Altın kaplama |
| Dişi | Fosforlu Bronz, Altın kaplama | |
| Dayanıklı İletişim | Fosfor Bronz | Nikel kaplamalı pasifleştirilmiş |
| Kabuk / Ev | Bakır Paslanmaz çelik | Altın kaplama Pasifleşme |
| Kablo Klemesi | Bakır | Nikel kaplama |
| İzolatör | PTFE | |
| Paket | Silikon Kauçuk | |
| Dayanıklılık | 500 döngü | |
Detaylı çizim
Özellikleri
Bileşenler: Genellikle dış iletken, iç iletken, yalıtıcı ve kilitleme mekanizmasından oluşur.iyi elektrik iletkenliği ve mekanik dayanıklılığı olan, bir sinyal iletim döngüsü olarak, aynı zamanda iç p
sanatlar; iç iletken aynı zamanda bir metal malzemedir ve dış iletken birlikte bir sinyal iletim kanalı oluşturur,Tasarım düşük kayıp ve yüksek verimlilik sinyal iletimini sağlamak gerekir; izolatör, kısa devre sinyallerini önlemek için, ikisini de izole etmek için kullanılan, iç ve dış iletken arasında yer almaktadır.malzeme genellikle yalıtıcı iç ve dış iletkenler arasında yer almaktadır, iki izole ve sinyal kısa devre önlemek için kullanılır, malzeme genellikle seçilir dielektrik sabit istikrarlı, iyi sıcaklık direnci; kilitleme mekanizması yani,Girdi yapısı, titreşim veya şok ortamında konektörün istikrarlı bir bağlantı sürdürmesini sağlayabilir.
Başvurular
Kablosuz iletişim sistemi: Mobil iletişim baz istasyonlarında, radyo yayın kulesi ve diğer ekipmanlarda,RF sinyallerini iletmek için antenlerle verici ve alıcıları bağlamak için kullanılırGeniş bant genişliği özellikleri, DC'den 11GHz'e veya daha yüksek frekanslara kadar sinyal aralığını kapsayabilir.Yüksek frekanslı bant ve büyük bant genişliği için modern kablosuz iletişimin talebini karşılayanÖrneğin, 4G / 5G baz istasyonlarında RF sinyali iletimi, istikrarlı sinyal iletimini sağlamak için N tipi konektörlere ihtiyaç duyar.
Mikrodalga iletişimi: Mikrodalga iletim sistemlerinde, örneğin uydu iletişim yer istasyonlarında, mikrodalga röle istasyonlarında vb.N bağlantıları çeşitli mikrodalga ekipmanlarını bağlamak için kullanılır, mikrodalga sinyallerinin verimli iletimini gerçekleştirmek için karıştırıcılar, güç güçlendiricileri, filtreler vb. dahil olmak üzere.iletim sürecinde sinyalin zayıflamasını ve müdahalesini etkili bir şekilde azaltabilir ve iletişim kalitesini artırabilir.
Ürün Kataloğu
| RF Adaptörü |
| RF kabloları |
| Cam-metal hermetik mühürler |
| J30J Serisi Bağlantısı |
| Mikrodalga döner eklemler |
| Koaksiyel Adaptör'e dalga kılavuzu |
| SMA/SSMA RF Bağlantısı |
| SMP/SSMP RF Bağlantısı |
| MCX/MMCX RF Bağlantısı |
| TNC RF Bağlantısı |
| N Tipi RF Bağlantısı |
| BNC RF Bağlayıcısı Millimeter Dalga Bağlayıcısı (2.4mm, 2.92mm) |
Paketleme ve Teslimat
* Standart ihracat kartonu
* Müşterilerin gereksinimlerine göre
Not:
10.000'den fazla türümüz var.N Tipi BağlantıEğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bizimle iletişime geçin- Evet..
