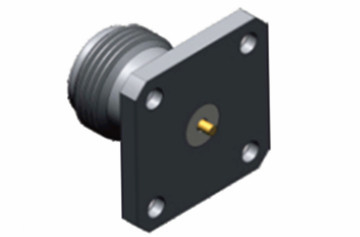

İletişim uygulaması için 4 delikli Flange N Serisi Kadın RF Koaksiyel
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün Adı: | N Tipi RF Koaksiyel Konnektör | Kaplama: | Altın Kaplama/ Nikel Kaplama |
|---|---|---|---|
| İmpedans: | 50Ω | Frekans aralığı: | DC~11GHz |
| Model: | N-KFD490-H | Cinsiyet: | Dişi |
| Yalıtım direnci: | ≥500MΩ | VSWR'ye Karşı: | ≤1.3 |
İletişim uygulaması için 4 delikli Flange N Serisi Kadın RF Koaksiyel
N tipi konektörler, mükemmel titreşim karşıtı yeteneğe ve elektrik özelliklerine sahip, ipliklenmiş birleştirme koaksiyel konektörlere aittir.Ama aynı zamanda 18GHz'e kadar geniş bir frekans aralığı ile ürünler de sunabiliriz.Bu konektörler çeşitli RF kablo türleriyle uyumludur ve havacılık, havacılık, radar, mikrodalga ve dijital iletişim gibi alanlarda yaygın olarak kullanılır.ve test ve ölçüm aletleriMüşterilerin özel gereksinimlerine göre, düz veya dik açı türleri de dahil olmak üzere, farklı N konektörleri ve adaptörleri için özel hizmetler sağlıyoruz.Flanş montajı veya perde montajı seçenekleri.
Özellikleri
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| Elektriksel Özellikler | ||
| İmpedans | 50Ω | |
| Frekans aralığı | DC ~ 11GHz ((Max.18GHz) | |
| Adlık Voltaj | 1000VRMS* ((Max.Deniz seviyesi) | |
| Dielektrikler Voltaj direnci | 1500VRMS* ((Max.Deniz Dolu) | |
| İzolasyon Direnci | ≥5000MΩ | |
| Merkezi Direniş | Dış iletken | ≤0,5mΩ |
| Merkezi kondüktör | ≤1,5mΩ | |
| VSWR | ≤1.3 | |
| Malzeme ve Mekanik Özellikler | ||
| Merkezi Şef | Erkek | Brass,
Nikel kaplama |
| Dişi | Fosfor Bronz,
Nikel kaplama |
|
| Dayanıklı İletişim | Fosfor Bronz | Nikel kaplama |
| Kabuk / Ev | Bakır Paslanmaz çelik |
Nikel kaplama |
| Kablo Klemesi | Bakır | Nikel kaplama |
| İzolatör | PTFE | |
| Paket | Silikon Kauçuk | |
| Dayanıklılık | 500 döngü | |

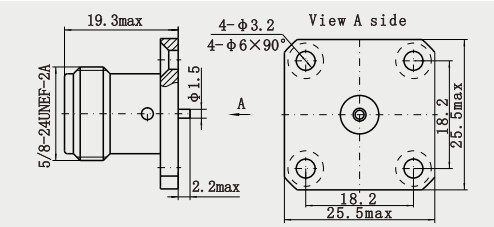

Detaylı çizim
Özellikleri:
1Girdi bağlantısı: Bu, N tipi bağlantıların en belirgin dış özelliğidir.fişleri fiş ve soket üzerinde döndürerek sağlam ve güvenilir bir elektrik bağlantısı elde etmek için ipliklenmişBu tür bir bağlantı sadece güçlü değil, aynı zamanda kullanımı kolay ve hızlı bir şekilde takılabilir ve açılabilir,Bu da sık sık bağlantı ve bağlantı kesimi gerektiren senaryolar için uygun hale getirir..
2. Çeşitli şekiller ve sonlama yöntemleri: Düz veya dik açılı tip, 4 delikli flens türü, baskı tipi, perdeler türü, 2 delikli panel türü, 4 delikli panel türü gibi çeşitli şekiller vardır.ya da yükleme tipiSonlandırma yöntemleri de daha boldur, snap-in / kaynak, snap-in / kaynak (statik temas), crimp / kaynak, alan değiştirilebilir türü, kaynaklı tür veya kaynak / kaynak.
Uygulamalar:
1Kablo TV sistemi: Kablo TV ağında, N konektörleri genellikle koaksiyel kabloları ve TV set-top kutuları, ön uç amplifikatörleri, şube dağıtıcıları vb. gibi çeşitli ekipmanları bağlamak için kullanılır.75Ω N konektörleri kablo TV sisteminde yaygın olarak kullanılır, video sinyallerinin yüksek kaliteli iletilmesini sağlayabilir ve sinyal bozulmasını ve müdahaleyi azaltabilir.
2Radyo ve televizyon vericisi: Radyo ve televizyon vericisinin vericisi ekipmanında, N tipi bağlantı vericinin, anten ayarlayıcısının,radyo ve televizyon programlarının iletilmesini gerçekleştirmek için RF sinyalleri iletecek bir besleyici ve diğer bileşenlerİyi elektrik performansı ve mekanik istikrarı, iletim ekipmanlarının güvenilir çalışmasını ve sinyallerin istikrarlı iletilmesini sağlayabilir.
Ürün Kataloğu:
| RF Adaptörü |
| RF kabloları |
| Cam-metal hermetik mühürler |
| J30J Serisi Bağlantısı |
| Mikrodalga döner eklemler |
| Koaksiyel Adaptör'e dalga kılavuzu |
| SMA/SSMA RF Bağlantısı |
| SMP/SSMP RF Bağlantısı |
| MCX/MMCX RF Bağlantısı |
| TNC RF Bağlantısı |
| N Tipi RF Bağlantısı |
| BNC RF Bağlayıcısı Millimeter Dalga Bağlayıcısı (2.4mm, 2.92mm) |
Ambalaj ve Teslimat:
* Standart ihracat kartonu
* Müşterilerin gereksinimlerine göre
Not:
10.000'den fazla türümüz var.N Tipi BağlantıEğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bizimle iletişime geçin- Evet..
