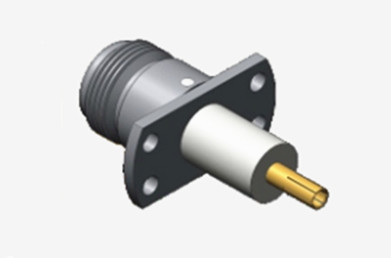

N Mikrostripli Kadın Flange Montajlı RF Koaksiyel Bağlantısı

Büyük resim : N Mikrostripli Kadın Flange Montajlı RF Koaksiyel Bağlantısı En iyi fiyat

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	ELT (Elite)
Sertifika:	ISO-9001-2015
Model numarası:	N-KFD496

Ödeme & teslimat koşulları:

Min sipariş miktarı:	100 adet.
Fiyat:	negotiable
Ambalaj bilgileri:	Standart ihracat kartonu
Teslim süresi:	5-7 iş günü içinde (stoklar için)
Ödeme koşulları:	T/T, L/C, Western Union
Yetenek temini:	Ayda 1.000.000 Adet

İletişim

Detaylı ürün tanımı

Ürün Adı:	N Tipi RF Koaksiyel Konnektör	Kaplama:	Altın Kaplama/ Nikel Kaplama
İmpedans:	50Ω	Frekans aralığı:	DC~11GHz
Model:	N-KFD496	Cinsiyet:	Dişi

N Mikrostripli Kadın Flange Montajlı RF Koaksiyel Bağlantısı

N tipi konektörler, sağlam titreşim direnci, üstün elektrik performansı ve genişletilmiş frekans yetenekleri ile ünlü, hassas tasarlanmış, ipli koaksiyel arayüzlerdir.Standart modeller genellikle 11GHz'e kadar destek verirken, gelişmiş konfigürasyonlarımız 18GHz'e kadar operasyonel bant genişliğine ulaşıyor.Bu çok yönlü konektörler çoklu RF kablo türlerini barındırır ve havacılık mühendisliği genelinde yüksek güvenilirlik sistemlerinde ayrılmaz bileşenlerdir, radar ağları, mikrodalga telekomünikasyonları, dijital veri iletimi ve RF enstrümantasyon platformları.Özel uygulama gereksinimlerini ve çevresel zorlukları karşılamak için özel N tipi çözümler tasarlamakta uzmanlaştık.

Özellikleri

Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.

Elektriksel Özellikler
İmpedans	50Ω
Frekans aralığı	DC ~ 11GHz ((Max.18GHz)
Adlık Voltaj	1000VRMS* ((Max.Deniz seviyesi)
Dielektrikler Voltaj direnci	1500VRMS* ((Max.Deniz Dolu)
İzolasyon Direnci	≥5000MΩ
Merkezi Direniş	Dış iletken	≤0,5mΩ
	Merkezi kondüktör	≤1,5mΩ
VSWR	≤1.3
Malzeme ve Mekanik Özellikler
Merkezi Şef	Erkek	Bakır, Altın kaplama
	Dişi	Fosforlu Bronz, Altın kaplama
Dayanıklı İletişim	Fosfor Bronz	Nikel kaplamalı pasifleştirilmiş
Kabuk / Ev	Bakır Paslanmaz çelik	Altın kaplama Pasifleşme
Kablo Klemesi	Bakır	Nikel kaplama
İzolatör	PTFE
Paket	Silikon Kauçuk
Dayanıklılık	500 döngü

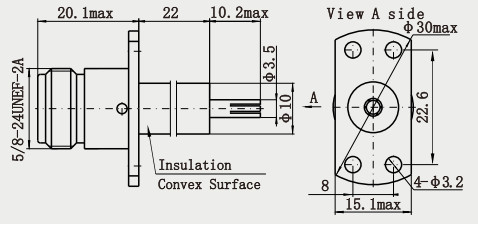

Detaylı çizim

N Mikrostripli Kadın Flange Montajlı RF Koaksiyel Bağlantısı 0

N Mikrostripli Kadın Flange Montajlı RF Koaksiyel Bağlantısı 1

Özellikleri:

1. Filtrelenmiş kilitleme mekanizması: orta boyutlu filtrelenmiş bağlantı tasarımı, döner kilitleme yoluyla sağlam bağlantı, sert ortamlar için uygun titreşim ve şoklara karşı güçlü direnç124.
2Malzeme ve dayanıklılık: Vücut malzemesi çoğunlukla tunç veya paslanmaz çeliktir.ve bazı yüksek performanslı modeller temas direncini azaltmak ve elektrik iletkenliğini ve korozyon direncini artırmak için altın kaplamalıdır125.
3Çok yönlü tasarım: Erkek / dişi, standart kutupluk / ters kutupluk ve düz, dik açılı, panel türü (2 delik / 4 delik), flange türü vb.Farklı kurulum gereksinimlerini karşılamak için134.

Uygulamalar:

1Radar sistemi: Yüksek frekans (örneğin X/Ku bantı) ve titreşim direnci gereksinimlerini karşılayan hava radarı ve gemi radarı için alıcı modülü.
2Uydu yükü: Uydu iletişim yükünde alıcı ve anten bağlama, uzay radyasyonuna ve sıcaklık değişikliklerine dirençli.
3Elektronik savaş ekipmanları: engelleyici ve keşif ekipmanlarında yüksek frekanslı sinyalleri iletir, yüksek güç atışı senaryolarına uyarlanır.
İnsansız uçaklar ve hava araçları: Havadaki iletişim ve navigasyon ekipmanlarında RF bağlantısı.
