N Bakır Mikrostripli Kadın Paslanmaz Çelik 4 delikli Flange RF Koaksiyel Bağlantısı
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün Adı: | N Tipi RF Koaksiyel Konnektör | Kaplama: | Altın Kaplama/ Nikel Kaplama |
|---|---|---|---|
| İmpedans: | 50Ω | Frekans aralığı: | DC~11GHz |
| Model: | N-KFD500G | Cinsiyet: | Dişi |

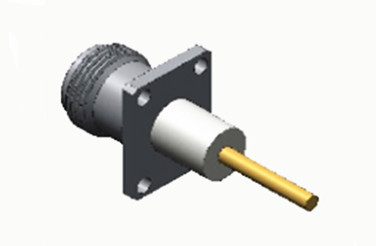

N Bakır Mikrostripli Kadın Paslanmaz Çelik 4 delikli Flange RF Koaksiyel Bağlantısı
N tipi konektörler, olağanüstü titreşim dirençleri, optimize edilmiş elektrik performansı ve genişletilmiş frekans yetenekleri ile ünlü, hassas tasarlanmış, ipli koaksiyel arayüzlerdir.Standart modeller genellikle 11 GHz'e kadar destek verirkenBu çok yönlü konektörler, çeşitli RF kablo türlerinde sinyal bütünlüğünü korur ve aviyonikte yaygın olarak kullanılır.Havacılık sistemleri, radar ağları, mikrodalga telekomünikasyonları, dijital veri iletimi ve RF enstrümantasyon platformları.Özel uygulama gereksinimlerini ve çevresel zorlukları karşılamak için özel N tipi çözümler tasarlamakta uzmanlaştık.
Özellikleri
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| Elektriksel Özellikler | ||
| İmpedans | 50Ω | |
| Frekans aralığı | DC ~ 11GHz ((Max.18GHz) | |
| Adlık Voltaj | 1000VRMS* ((Max.Deniz seviyesi) | |
| Dielektrikler Voltaj direnci | 1500VRMS* ((Max.Deniz Dolu) | |
| İzolasyon Direnci | ≥5000MΩ | |
| Merkezi Direniş | Dış iletken | ≤0,5mΩ |
| Merkezi kondüktör | ≤1,5mΩ | |
| VSWR | ≤1.3 | |
| Malzeme ve Mekanik Özellikler | ||
| Merkezi Şef | Erkek | Bakır, Altın kaplama |
| Dişi | Fosforlu Bronz, Altın kaplama | |
| Dayanıklı İletişim | Fosfor Bronz | Nikel kaplamalı pasifleştirilmiş |
| Kabuk / Ev | Bakır Paslanmaz çelik | Altın kaplama Pasifleşme |
| Kablo Klemesi | Bakır | Nikel kaplama |
| İzolatör | PTFE | |
| Paket | Silikon Kauçuk | |
| Dayanıklılık | 500 döngü | |

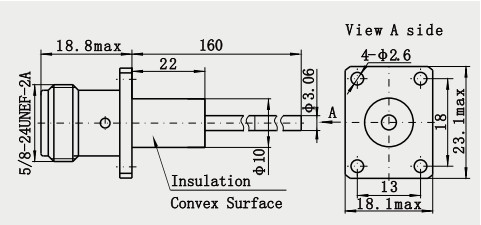

Detaylı çizim
Özellikleri:
1Sıfırlama ve koruma: Ekleme yüzeyi, dışarıdaki veya nemli ortamlara adapte olan toz ve su geçirmezlik yeteneğine sahip bir sıfırlama halka ile donatılmıştır (örneğin IP67 sınıfı).
2. Hava koşullarına dayanıklı: Yüksek sıcaklık, düşük sıcaklık, korozyon vb. gibi aşırı koşullarda istikrarlı bir şekilde çalışabilir ve uzun bir hizmet ömrüne sahiptir23.
3Geniş uyarlanabilirlik aralığı: çeşitli RF kablolarıyla uyumludur (yarı sert kablolar, esnek kablolar gibi), adaptör aracılığıyla SMA, BNC, TNC ve diğer konektörlerle dönüştürülebilir,Mikrodalga ekipmanları için uygundur, havacılık, radar, test aletleri ve diğer alanlar245.
4Yüksek güç yönetimi: büyük güçlü RF uygulamaları için uygundur, örneğin baz istasyonları, vericiler, uydu iletişimleri vb., küçük konektörlerden (örneğin BNC) daha yüksek güç kapasitesine sahip
Uygulamalar:
1Kablolu Televizyon Ağları: Analog/dijital sinyal aktarımını desteklemek için 75Ω koaksiyel kabloyu gövdeli iletimlere (örneğin CATV sistemleri) bağlar.
2Yayın Göndericisi: Yüksek güç yayın sinyalleri karşılamak için FM / UHF verici için RF çıkış portu.
3Film ve televizyon üretimi: kamera kablosuz mikrofonu, video iletim ekipmanları (mikrodalga iletim gibi) bağlamak.
4Mikrodalga ekipmanları: Mikrodalga fırınlarında, RF ısıtma ekipmanlarında yüksek güçlü mikrodalga sinyallerini iletir.
5.Radar dedektörleri: Otomobil çarpışma önleme radarı, hava durumu radarı için RF ön uç bağlantısı.
Parçacık hızlandırıcıları/Nükleer manyetik rezonans: Bilimsel araştırma ekipmanlarında yüksek frekanslı kontrol sinyallerinin veya RF enerjisinin iletilmesi.
Ürün Kataloğu:
| RF Adaptörü |
| RF kabloları |
| Cam-metal hermetik mühürler |
| J30J Serisi Bağlantısı |
| Mikrodalga döner eklemler |
| Koaksiyel Adaptöre Dalga Rehberi |
| SMA/SSMA RF Bağlantısı |
| SMP/SSMP RF Bağlantısı |
| MCX/MMCX RF Bağlantısı |
| TNC RF Bağlantısı |
| N Tipi RF Bağlantısı |
| BNC RF BağlayıcısıMillimetre Dalga Bağlayıcısı (2.4mm, 2.92mm) |
Ambalaj ve Teslimat:
* Standart ihracat kartonu
* Müşterilerin gereksinimlerine göre
Not:
10.000'den fazla türümüz var.N Tipi BağlantıEğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bizimle iletişime geçin- Evet..
