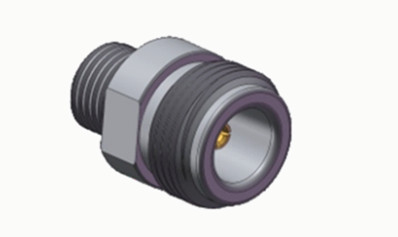

N Mikrostripli Kadın Bulkhead RF Bağlayıcısı M10X1 ile

Büyük resim : N Mikrostripli Kadın Bulkhead RF Bağlayıcısı M10X1 ile En iyi fiyat

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	ELT (Elite)
Sertifika:	ISO-9001-2015
Model numarası:	N-KYD6

Ödeme & teslimat koşulları:

Min sipariş miktarı:	100 adet.
Fiyat:	negotiable
Ambalaj bilgileri:	Standart ihracat kartonu
Teslim süresi:	5-7 iş günü içinde (stoklar için)
Ödeme koşulları:	T/T, L/C, Western Union
Yetenek temini:	Ayda 1.000.000 Adet

İletişim

Detaylı ürün tanımı

Ürün Adı:	N Tipi RF Koaksiyel Konnektör	Kaplama:	Altın Kaplama/ Nikel Kaplama
İmpedans:	50Ω	Frekans aralığı:	DC~11GHz
Model:	N-KYD6	Cinsiyet:	Dişi

N Mikrostripli Kadın Bulkhead RF Bağlayıcısı M10X1 ile

N tipi konektörler, olağanüstü titreşim dirençleri, optimize edilmiş elektrik performansı ve genişletilmiş frekans yetenekleri ile ünlü, hassas tasarlanmış, ipli koaksiyel arayüzlerdir.Standart modeller genellikle 11 GHz'e kadar destek verirken, gelişmiş konfigürasyonlarımız 18 GHz'e kadar operasyonel bant genişliklerine ulaşıyor.Bu çok yönlü konektörler, çeşitli RF kablo türlerinde sinyal bütünlüğünü korur ve havacılık mühendisliğinde yaygın olarak kullanılır, radar ağları, mikrodalga telekomünikasyonları, dijital veri iletimi ve RF enstrümantasyon platformları.Özel uygulama gereksinimlerini ve çevresel zorlukları karşılamak için özel N tipi çözümler tasarlamakta uzmanlaştık.

Özellikleri

Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.

Elektriksel Özellikler
İmpedans	50Ω
Frekans aralığı	DC ~ 11GHz ((Max.18GHz)
Adlık Voltaj	1000VRMS* ((Max.Deniz seviyesi)
Dielektrikler Voltaj direnci	1500VRMS* ((Max.Deniz Dolu)
İzolasyon Direnci	≥5000MΩ
Merkezi Direniş	Dış iletken	≤0,5mΩ
	Merkezi kondüktör	≤1,5mΩ
VSWR	≤1.3
Malzeme ve Mekanik Özellikler
Merkezi Şef	Erkek	Bakır, Altın kaplama
	Dişi	Fosforlu Bronz, Altın kaplama
Dayanıklı İletişim	Fosfor Bronz	Nikel kaplamalı pasifleştirilmiş
Kabuk / Ev	Bakır Paslanmaz çelik	Altın kaplama Pasifleşme
Kablo Klemesi	Bakır	Nikel kaplama
İzolatör	PTFE
Paket	Silikon Kauçuk
Dayanıklılık	500 döngü

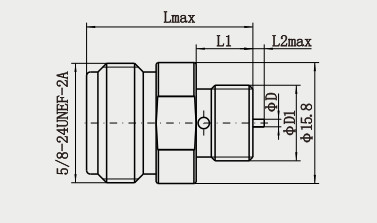

Detaylı çizim

N Mikrostripli Kadın Bulkhead RF Bağlayıcısı M10X1 ile 0

N Mikrostripli Kadın Bulkhead RF Bağlayıcısı M10X1 ile 1

Özellikleri:

1Geniş adaptasyon aralığı: Çok çeşitli RF kablolarıyla uyumludur (örneğin yarı sert kablolar, esnek kablolar), adaptörler aracılığıyla SMA, BNC, TNC ve diğer konektörlerle dönüştürülebilir,Mikrodalga ekipmanları için uygundur, havacılık, radar, test enstrümantasyonu ve diğer alanlar 245.
Yüksek güç yönetimi: büyük güçlü RF uygulamaları için uygundur, örneğin baz istasyonları, vericiler, uydu iletişimleri vb., küçük bağlantılardan (örneğinBNC) 36.
2.Kolay kullanımı: iğneli bağlantı, el ile veya aletlerle hızlı bir şekilde bağlanmayı ve çıkarmayı kolaylaştırır ve bazı modeller lehimsiz krimpleme yöntemini destekler4.
3Potansiyel sorunlar: impedans eşleşmesine (50Ω ve 75Ω karıştırılamaz), yerleştirmenin ve çıkarmanın aşınması nedeniyle artan yansımaya dikkat edilmelidir,ve kötü kullanımdan kaynaklanan hasar (aşırı sıkıştırma gibi) 35.

Uygulamalar:

1Ağ Analizcisi/Spektrum Analizcisi: Geniş bant genişliği (0-18 GHz) testini desteklemek için test edilen cihazı (örneğin, anten, filtre) enstrümanla bağlar.
2Sinyal Jeneratörü/Atenüatör: Laboratuvar veya saha testlerinde yüksek hassasiyetli RF sinyalleri iletiyor.
Karanlık oda testi: Anten yön haritası ve EMC testi için RF bağlantısı yapımı.
3Kablolu TV ağı: ana iletimde (örneğin CATV sistemi) 75Ω koaksiyel kablo bağlama, analog/dijital sinyal iletimini destekleme.
4Yayın Göndericisi: Yüksek güç yayın sinyalleri karşılamak için FM / UHF verici için RF çıkış portu.
Film ve televizyon üretimi: kamera kablosuz mikrofonu bağlayan, video iletim ekipmanları (mikrodalga iletimi gibi).
