Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı

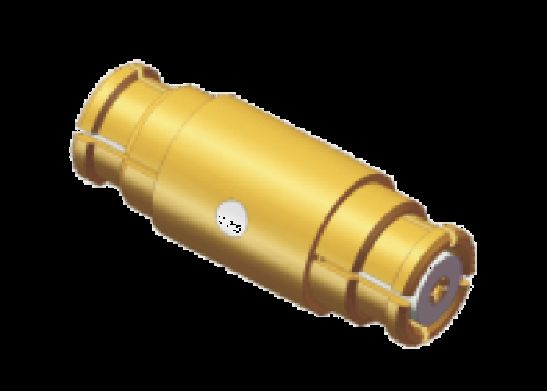

| Ürün adı: | 2 Delikli flanş SMP Erkek RF koaksiyel adaptör konnektörü | Modeli: | SMP-KK13 |
|---|---|---|---|
| Frekans Aralığı: | 0.3MHz-18GHz | Konut: | Bakır Alaşımı, Altın Kaplama |
| Kişiler: | Bakır Alaşımı, Altın Kaplama | Yalıtkan: | PTFE |
| Montaj Stili: | Kör Arkadaş | Yalıtım Direnci: | >5000MΩ |
| DWV: | 500V | inançsızlık: | 50Ω |
| Uzunluk: | 10,7 mm | Sıcaklık: | -55°C~+125°C |
| Stokta var: | > 800 adet | ||
| Vurgulamak: | SMP female to female adapter,SMP jack to jack connector,18GHz RF coaxial adapter |
||
Ürün Açıklaması:
SMP konektörü, 40 GHz'e kadar yüksek frekanslı uygulamalar için tasarlanmış, itmeli, alt minyatür RF koaksiyel adaptör konektörüdür. Kompakt boyutu ve güvenilir performansı ile bilinir, bu da onu çeşitli elektronik cihazlarda, sistemlerde, iletişimde, stacomda, radarda ve benzeri kartlar arasındaki bağlantı için ideal kılar. Yüksek yoğunluklu kart bağlantısını gerçekleştirmek için daha büyük montaj alanından tasarruf sağlayabilir. Erkek fişin üç yapısı vardır: tam kilitli, sınırlı kilitli (yarı kilitli, yarım kilitli olarak da adlandırılır) ve düz delik (yakalayıcı eli dahil).
Farklı kullanım uygulamalarına göre kullanıcı farklı yapılara sahip erkek fişi seçebilir. Kullanıcı frekans etkileşimi gerektirmediğinde tam kilitliyi seçebilir. Tam kilitli maksimum bağlantı tutma kuvvetine, en iyi titreşim direncine ve darbe performansına sahiptir. Genellikle kablo bağlantısı için kullanılır.
Kullanıcı çok sayıda takma işlemi gerektirdiğinde sınırlı kilitliyi (yarı kilitli, yarım kilitli olarak da adlandırılır) kullanabilir. Tutma kuvveti orta tabanlıdır düz delik yapısına dayanmaktadır. PCB montajı ve kör eşleştirme bağlantıları için yaygın olarak kullanılır.
Kullanıcı daha fazla gerektirdiğinde veya çok sayıda SMP karttan karta RF koaksiyel adaptör konektörü monte etmek zorunda kaldığında, düz delik yapısını seçebilir. Düz delik aynı takma ve çıkarma kuvvetlerine sahiptir ve eksenel ve radyal yanlış hizalamaya izin verir. Genellikle kör eşleştirme bağlantılarında kullanılır.
|
Elektriksel Özellikler
|
||
|
Empedans
|
50Ω
|
|
|
Frekans Aralığı
|
DC~40GHz
|
|
|
Anma Gerilimi
|
170VRMS
|
|
|
Dielektrik Gerilim Dayanımı
|
500VRMS
|
|
|
İzolasyon Direnci
|
≥5000MΩ
|
|
|
|
Dış iletken
|
Normal≤2.5mΩ
|
|
Merkez iletken
|
Normal≤6mΩ
|
|
|
VSWR
|
≤1.3
|
|
| VSWR | DC~18GHz | 18GHz~26.5GHz | 26.5~40GHz | |
| Düz | ≤1.25 | ≤1.3 | ≤1.4 | |
| Dik Açı | ≤1.3 | |||
| Adaptör | ≤1.25 | ≤1.3 | ≤1.4 | |
| Diğerleri | ≤1.3 |
SMP Jak'tan Jak'a dış boyutları: SMP-KK13 18 GHz'e kadar
Diğer SMP Dişi - Dişi Benzer Modeller: SMP-KK25 40 GHz'e kadar
Daha fazla ürün için lütfen Flange mount SMP için bizimle serbestçe iletişime geçin kartona yerleştirilir. Nakliyeden sonra takip numarasını sağlayacağız. katalog sales3@xa-elite.com.cn
Uygulamalar:
Xi'an Elite Electronic, 23 yılı aşkın süredir havacılık, uzay, navigasyon, uydu, radar, iletişim alanlarında hizmet veren RF Konektörleri ve Adaptörleri, Mikrodalga/Dalga kılavuzu bileşenleri ve Kablo Gruplarının önde gelen üreticisidir.Özelleştirme:
Farklı Uzunluklarda SMP Düz
RF koaksiyel adaptör konektörü kartona yerleştirilir. Nakliyeden sonra takip numarasını sağlayacağız.Marka Adı: ELT
MOQ: 200 adet
Fiyat: Miktara bağlı olarak
Lütfen çizimi veya detayları bize gönderin ve mühendisimizin değerlendirmeyi ayarlamasını sağlayalım veya alternatif modelimizi önerelim veya size çözümümüzü sunalım.
Ayrıca aşağıdaki gibi konektörler için özelleştirme sağlayabiliriz:
SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA,, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, Mikro D Konektörleri, RF yükleri, Antenler, Filtreler, Güç Bölücüler, Kuplör.Paketleme ve Nakliye:
SMP Düz
RF koaksiyel adaptör konektörü kartona yerleştirilir. Nakliyeden sonra takip numarasını sağlayacağız.1 Adet/ küçük plastik torba
10 Adet/ daha büyük plastik torba
100 Adet/ karton kutu
SMP Düz
RF koaksiyel adaptör konektörü kartona yerleştirilir. Nakliyeden sonra takip numarasını sağlayacağız.Nakliye için, SMP Düz
RF koaksiyel adaptör konektörü kartona yerleştirilir. Nakliyeden sonra takip numarasını sağlayacağız.
