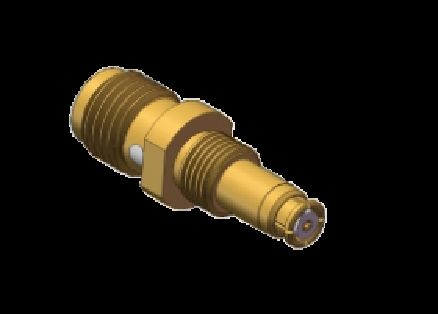

Düz SMA Jak - SMP Jak Adaptörü Frekans Aralığı 0.3MHz - 18GHz Mikrodalga Bileşeni Kullanılarak
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün Adı: | sma dişi - smp dişi adaptör | Modeli: | SMA/SMP-KK10 |
|---|---|---|---|
| Anlamlılık: | 50Ω | DWV: | 500V |
| Yalıtım Direnci: | >5000MΩ | Frekans Aralığı: | 0.3MHz-18GHz |
| Yalıtkan: | PTFE | Stil: | Dümdüz |
| Konut: | Bakır Alaşımı, Altın Kaplama | İletişim: | Bakır alaşım, altın plak |
| Sıcaklık: | -55°C~+125°C | Uzunluk: | maksimum 20,1 mm |
| Stokta var: | >300 adet | Başvuru: | Radar ve iletişim sistemleri, mikrodalga bileşeni |
| Vurgulamak: | SMP jak - SMP jak adaptörü,RF koaksiyel adaptör 0.3MHz-18GHz,mikrodalga bileşeni SMP konnektörü |
||
Ürün Açıklaması:
SMA-SMP adaptörü, RF ve mikrodalga alanında yaygın olarak kullanılan, seri içi bir koaksiyel adaptördür. Temel işlevi, dişli SMA arayüzlerine ve geçmeli SMP arayüzlerine sahip cihazlar arasında bağlantı sağlamaktır. Yüksek frekanslı, düşük kayıplı performans ve kararlı mekanik özelliklerden yararlanan bu adaptör, laboratuvar RF test ve ölçümü, uydu iletişim ekipmanları ve radar sistemleri gibi senaryolarda yaygın olarak kullanılmaktadır. Ayrıca, 5G iletişim ve havacılık alanlarındaki test ekipmanlarıyla da uyumludur ve yüksek değerli ekipmanların konektör arayüzlerini etkili bir şekilde korurken, karttan karta bağlantı gibi yüksek hassasiyetli bağlantı gereksinimlerini karşılayarak, farklı arayüzlere sahip cihazlar arasında verimli uyumluluk sağlar.
|
Elektriksel Özellikler
|
||
|
Empedans
|
50Ω
|
|
|
Frekans Aralığı
|
DC~40GHz
|
|
|
Nominal Gerilim
|
170VRMS
|
|
|
Dielektrik Gerilim Dayanımı
|
500VRMS
|
|
|
İzolasyon Direnci
|
≥5000MΩ
|
|
|
|
Dış iletken
|
Normal≤2.5mΩ
|
|
Merkez iletken
|
Normal≤6mΩ
|
|
|
VSWR
|
≤1.3
|
|
| VSWR | DC~18GHz | 18GHz~26.5GHz | 26.5~40GHz | |
| Düz | ≤1.25 | ≤1.3 | ≤1.4 | |
| Dik Açı | ≤1.3 | |||
| Adaptör | ≤1.25 | ≤1.3 | ≤1.4 | |
| Diğerleri | ≤1.3 |
SMA - SMP Dişi - Dişi'nin ana hat boyutu: SMA/SMP-KK10 18GHz'e kadar
Diğer benzer Düz SMA - SMP Dişi - Dişi: SMA/SMP-KK3
Diğer benzer Düz SMA Dişi - SMP Dişi Adaptörü: SMA/SMP-KK9
Uygulamalar:
Xi'an Elite Electronic, havacılık, uzay, navigasyon, satkom, radar veiletişim alanlarında 23 yıldan fazla hizmet veren, RF Konnektörleri ve Adaptörleri, Mikrodalga/Dalga Kılavuzu bileşenleri ve Kablo Montajları alanında lider bir üreticidir.Özelleştirme:
Farklı Uzunluktaki SMP Düz Adaptörler için Ürün Özelleştirme Hizmetleri mevcuttur:
Marka Adı: ELT
Minimum Sipariş Miktarı (MOQ): 200 adet
Fiyat: Miktara bağlıdır
Lütfen bize çizimi veya detayları gönderin, mühendisimiz değerlendirmeyi ayarlayacak veya size alternatif modeli önerecek veya çözümümüzü sunacaktır.
Ayrıca,
SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, TMA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, Mikro D Konnektörler, RF yükleri, Antenler, Filtreler, Güç Bölücüler, Kuplörler gibi konektörler için de özelleştirme sağlayabiliriz.Paketleme ve Nakliye:
SMP Düz Adaptör için Ambalaj:
1 Adet/ küçük plastik torba
10 Adet/ daha büyük plastik torba
100 Adet/ karton kutu
SMP Düz Adaptör, nakliye sırasında korunmasını sağlamak için küçük bir karton kutu içinde güvenli bir şekilde paketlenir. Kutu, kolay tanımlama için ürün adı ve özellikleriyle etiketlenmiştir.
Nakliye için, SMP Düz Adaptör kartona yerleştirilir. Nakliyeden sonra takip numarasını sağlayacağız.
