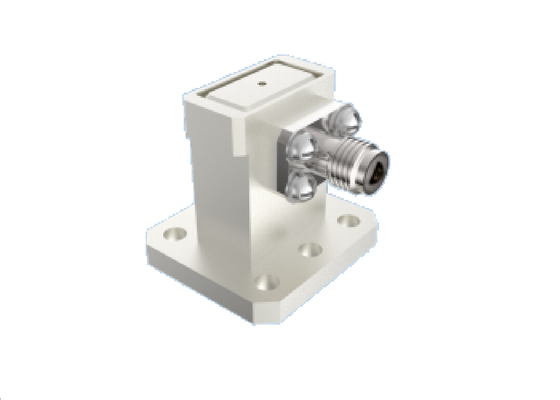

50Ω 15GHz~22GHz WR 51/BJ180 Waveguide - 2,92mm Adaptör Ku/K Bandı Dik Açı Yapısı Düşük VSWR ve Düşük Ekleme Kaybı ile Havacılık ve Uzay RF Konnektörleri

Büyük resim : 50Ω 15GHz~22GHz WR 51/BJ180 Waveguide - 2,92mm Adaptör Ku/K Bandı Dik Açı Yapısı Düşük VSWR ve Düşük Ekleme Kaybı ile Havacılık ve Uzay RF Konnektörleri En iyi fiyat

Ürün ayrıntıları:

Menşe yeri:	Xi'an, Çin
Marka adı:	ELT
Sertifika:	RoHS
Model numarası:	BTZH-P1G-3

Ödeme & teslimat koşulları:

Min sipariş miktarı:	Yeni üretim için MOQ 10
Fiyat:	Depending on the quantity
Ambalaj bilgileri:	1pcs/plastik torba; 100 adet/karton
Teslim süresi:	8-12 hafta
Ödeme koşulları:	T/T veya LC
Yetenek temini:	Gereksinimler olarak

İletişim

Detaylı ürün tanımı

Ürün adı:	2,92 mm Adaptöre Dalga Kılavuzu	Modeli:	BTZH-P1G-3
Frekans Aralığı:	15ghz ~ 22GHz	Empedans:	50Ω
DWV:	500V	Yalıtım Direnci:	≥5000MΩ
VSWR:	≤1,25	Ekleme Kaybı:	≤0.25dB
Sıcaklık:	-55°C ~125°C
Vurgulamak:	50Ω WR 51 dalga kılavuzu adaptörü , Ku/K bant sağ açılı bağlantı , düşük VSWR havacılık RF adaptörü

50Ω 15GHz~22GHz WR 51/BJ180 Dalga Kılavuzu - 2.92mm Adaptör Ku/K Bant Dik Açılı Yapı Havacılık RF Konnektörleri Düşük VSWR ile

Elite Electronics, iki yapısal tipte mevcut olan havacılık sınıfı dalga kılavuzu - koaksiyel adaptör üretir: Uçbaşlatma ve dik açılı tip. Frekans aralığı 5.3 GHz ila 145 GHz'dir. Havacılık Dalga Kılavuzu Bileşenleri dikdörtgen dalga kılavuzu portları şunları içerir: BJ70(WR137), BJ84(WR112), BJ100(WR90), BJ120(WR75), BJ140(WR62), BJ180(WR51), BJ220(WR42), BJ260(WR34), BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ 1200(WR8)

Koaksiyel arayüz SMA, 2.92 mm, 2.4 mm ve 1.85 mm, 1.0mm, 0.8mm'yi kapsar serisi. Her dalga kılavuzu portu tam dalga kılavuzu bant genişliğini destekler. Güvenilir yapı, kompakt dış boyutlar, iyi tutarlılıkla mükemmel elektriksel performans ve hafiflik (≤20 g) özelliklerine sahip bu ürünler, çeşitli uzay aracı türlerinde yaygın olarak kullanılmaktadır.

Havacılık Dalga Kılavuzu Bileşenlerinin Tasarım Özellikleri

Kompakt tasarım
145GHz'e kadar frekans bandı çalışması
Güvenilirlik için sağlam yapı
Birden çok konfigürasyonda mevcuttur: uç başlatma, dik açı seçenekleri
Düşük VSWR ve düşük ekleme kaybı

50Ω 15GHz~22GHz WR 51/BJ180 Dalga Kılavuzu - 2.92mm Adaptör Ku/K Bant Dik Açılı Yapı Havacılık RF Konnektörleri Düşük VSWR ile

Model : BTZH - P1G-3

Not: Daha fazla model detayı için lütfen satış ekibimizle serbestçe iletişime geçin.

Not: Uygulamanıza göre daha benzer modeller için lütfen kataloğumuzu kontrol edin.

Havacılık Dalga Kılavuzu Bileşenlerinin Uygulamaları

Xi'an Elite Electronics, aşağıdakiler dahil olmak üzere zorlu endüstriler için sistematik ara bağlantı çözümlerinde uzmanlaşmıştır:

Havacılık ve uzay sistemleri
Navigasyon ve radar ekipmanları
İletişim sistemleri
Ölçüm aletleri
Elektronik uygulamaları

Paketleme ve Nakliye

Her Havacılık Dalga Kılavuzu Bileşeni, nakliye sırasında koruma sağlamak için özenle paketlenir:

Zamanında teslimat için güvenilir kurye hizmetleri kullanıyoruz ve sevkiyat üzerine müşterilere takip bilgileri sağlıyoruz.

Dalga Kılavuzu Portu ile İlgili Bilgiler: (yalnızca referans amaçlıdır)

BJ	WR	Frekans (GHz)	İç Genişlik	İç Yükseklik	Ortak Frekans Bandı
BJ70	WR137	5.38~8.17	34.85	15.80	C/X Bandı
BJ84	WR112	6.57~9.99	28.50	12.62	X Bandı
BJ100	WR90	8.20~12.50	22.86	10.16	X Bandı
BJ120	WR75	9.84~15.00	19.05	9.525	Ku düşük frekans.
BJ140	WR62	11.90~18.00	15.80	7.90	Ku Bandı
BJ180	WR51	15.80~24.00	12.95	6.48	Ku yüksek/K düşük frekans.
BJ220	WR42	18.00~26.50	10.67	5.33	K Bandı
BJ260	WR34	21.70~33.00	8.636	4.318	Ka düşük frekans.
BJ320	WR28	26.50~40.00	7.112	3.556	Ka
BJ400	WR22	33.00~50.00	5.690	2.845	Ka Yüksek frekans. / U
BJ500	WR19	39.20~59.60	4.775	2.388	U/V Bandı
BJ620	WR15	50.00~75.00	3.759	1.880	V Bandı
BJ740	WR12	60.50~91.90	3.099	1.549	E Bandı
BJ900	WR10	75.00~110.0	2.540	1.270	W Bandı
BJ1200	WR08	92.20~140.0	2.032	1.016	F Bandı
