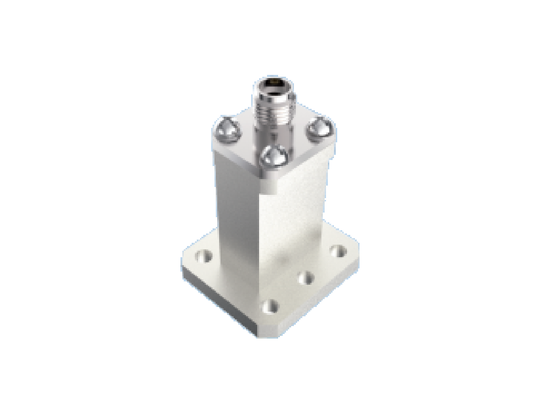

WR 51 Waveguide - 2,92 mm K Tipi Adaptör Ku/K Bandı 15 GHz~22 GHz Düşük Ekleme Kaybı ile Sondan Fırlatma Havacılık ve Uzay RF Konnektörleri

WR 51 Waveguide to 2.92mm K Type Adapter Ku/K Band 15GHz~22GHz End Launch Aerospace RF Connectors with Low Insertion Loss
WR 51 Waveguide to 2.92mm K Type Adapter Ku/K Band 15GHz~22GHz End Launch Aerospace RF Connectors with Low Insertion Loss

Büyük resim :  WR 51 Waveguide - 2,92 mm K Tipi Adaptör Ku/K Bandı 15 GHz~22 GHz Düşük Ekleme Kaybı ile Sondan Fırlatma Havacılık ve Uzay RF Konnektörleri En iyi fiyat

Ürün ayrıntıları:
Menşe yeri: Xi'an, Çin
Marka adı: ELT
Sertifika: RoHS
Model numarası: BTZH-H1G-3
Ödeme & teslimat koşulları:
Min sipariş miktarı: Yeni üretim için MOQ 10
Fiyat: Depending on the quantity
Ambalaj bilgileri: 1pcs/plastik torba; 100 adet/karton
Teslim süresi: 8-12 hafta
Ödeme koşulları: T/T veya LC
Yetenek temini: Gereksinimler olarak
İletişim
Detaylı ürün tanımı
Ürün adı: K Tipi Adaptöre Dalga Kılavuzu Modeli: BTZH-H1G-3
Frekans Aralığı: 15ghz ~ 22GHz Empedans: 50Ω
DWV: 500V Yalıtım Direnci: ≥5000MΩ
VSWR: ≤1,25 Ekleme Kaybı: ≤0.25dB
Sıcaklık: -55°C ~125°C
Vurgulamak:

Dalga kılavuzu 2.92mm K adaptörüne

,

Ku/K Band RF konektörü

,

Düşük yerleştirme kaybı olan havacılık dalga kılavuzu

WR 51 2,92mm K Tipi Adaptör Ku/K Bantı 15GHz~22GHz Son Başlatma Havacılık Uzay Dalga Kılavuzu Bileşenleri Düşük Giriş Kaybı


Elite Electronics, iki yapı tipinde mevcut olan havacılık dalga kılavuzu bileşenleri üretir:fırlatma ve dik açı tipi. Frekans aralığı 5,3 GHz ile 145 GHz arasında değişir. Dikdörtgen dalga kılavuzu portları şunlardır: BJ70 ((WR137), BJ84 ((WR112), BJ100 ((WR90), BJ120 ((WR75), BJ140 ((WR62), BJ180 ((WR51), BJ220 ((WR42), BJ260 ((WR34),BJ320 ((WR28), BJ400 ((WR22), BJ500 ((WR19), BJ620 ((WR15), BJ740 ((WR12), BJ900 ((WR10), BJ 1200 ((WR8)



Koaksiyel arayüz kapsamı SMA, 2.92 mm, 2.4 mm ve 1.85 mm, 1.0 mm, 0.8 mmHer biriDalga kılavuzu bağlantı noktası, dalga kılavuzu bant genişliğini destekler.≤20 g), bu ürünler çeşitli uzay araçlarında yaygın olarak kullanılmaktadır.



Havacılık dalga kılavuzu bileşenleri Tasarım özellikleri
  • Kompakt tasarım
  • 145GHz'e kadar frekans bandında çalışma
  • Güvenilirlik için sağlam yapı
  • Çeşitli yapılandırmalarda mevcuttur: son fırlatma, dik açılı seçenekler
  • Düşük VSWR & düşük Ekleme kaybı


50Ω 15GHz~22GHz WR 51 / BJ180 Dalga Kılavuzu 2.92mm Adaptör Ku / K Bant Sonu Başlatma Düşük VSWR ile Havacılık Uzay Dalga Kılavuzu Bileşenleri
Model: BTZH-H1G-3
WR 51 Waveguide - 2,92 mm K Tipi Adaptör Ku/K Bandı 15 GHz~22 GHz Düşük Ekleme Kaybı ile Sondan Fırlatma Havacılık ve Uzay RF Konnektörleri
Not: Daha fazla model ayrıntıları için lütfen satıcılarla serbestçe iletişime geçin.
Not: Lütfen başvurunuza göre daha benzer modeller için katalogumuzu kontrol edin.
Başvurular
Xi'an Elite Electronics, aşağıdakiler de dahil olmak üzere zorlu endüstriler için sistematik bağlantı çözümlerinde uzmanlaşmıştır:
  • Havacılık ve uzay sistemleri
  • Navigasyon ve radar ekipmanları
  • İletişim sistemleri
  • Ölçüm aletleri
  • Elektronik uygulamalar
Industrial applications of SSMA connectors
Ambalaj ve Nakliye
Her dalga kılavuzu WR51 ila 2.92 mm arasında havacılık dalga kılavuzu bileşenleri, nakliye sırasında korunmayı sağlamak için dikkatlice paketlenmiştir:
Hızlı teslimat için güvenilir kurye hizmetleri kullanıyoruz. Müşterilere sevkiyat sırasında izleme bilgileri sağlıyoruz.
WR 51 Waveguide - 2,92 mm K Tipi Adaptör Ku/K Bandı 15 GHz~22 GHz Düşük Ekleme Kaybı ile Sondan Fırlatma Havacılık ve Uzay RF Konnektörleri
Dalga rehberi limanı ile ilgili bilgiler: (yalnızca referans için)
BJ. WR Frekans (GHz) İç genişliği İç Yükseklik Ortak Frekans Çubuğu
BJ70 WR137 5.388.17 34.85 15.80 C/X bantı
BJ84 WR112 6.57'9.99 28.50 12.62 X bantı
BJ100 WR90 8.20 ¢12.50 22.86 10.16 X bantı
BJ120 WR75 9.84 ¢ 15.00 19.05 9.525 Ku düşük frekanslı.
BJ140 WR62 11.90 ¢ 18.00 15.80 7.90 Ku grubu
BJ180 WR51 15.80 ¢ 24.00 12.95 6.48 Ku yüksek/K düşük frekanslı.
BJ220 WR42 18.00 ¢ 26.50 10.67 5.33 K bandı
BJ260 WR34 21.70 ¢ 33.00 8.636 4.318 Düşük frekanslı.
BJ320 WR28 26.50 ¢ 40.00 7.112 3.556 Ka
BJ400 WR22 33.00 ¢ 50.00 5.690 2.845 Ka Yüksek frekans. / U
BJ500 WR19 39.20 ¢ 59.60 4.775 2.388 U/V bantı
BJ620 WR15 50.00 ¢75.00 3.759 1.880 V grubu
BJ740 WR12 60.50 ¢ 91.90 3.099 1.549 E grubu
BJ900 WR10 75.00 ¢ 110.0 2.540 1.270 W bandı
BJ1200 WR08 92.20 ¢ 140.0 2.032 1.016 F bandı
