Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Malzeme: | Paslanmaz çelik | Cinsiyet: | Erkek |
|---|---|---|---|
| Ürün Adı: | 2,4 mm | Anahtar kelimeler: | Milimetre Dalga Adaptörü |
| Ürün: | Milimetre Dalga Adaptörü | Kaplama: | Nikel kaplama |
| Uygulama: | RF | Yüzey Kaplama: | pasifleştirilmiş |
| Vurgulamak: | MF540A Kablo Koaksiyel Bağlantısı,2.4mm RF Kablo Koaksiyel Bağlantısı,Paslanmaz Çelik RF Kablo Koaksiyel Bağlantısı |
||

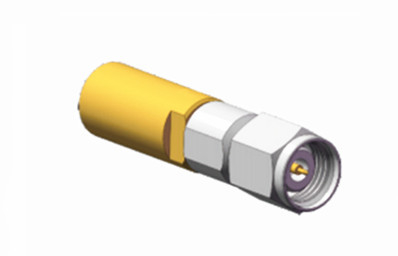

2MF540A Kablosu için.4mm Erkek Paslanmaz Çelik RF Kablo Koaksiyel Bağlantısı
2.4 serisi konektörü, 50GHz'ye kadar frekanslar için tasarlanmış yüksek performanslı bir milimetre dalga konektörüdür.hafif tasarımBu konektörler yüksek frekanslı mikrodalga ölçümlerinde ve milimetre dalga ekipmanlarında yaygın olarak kullanılmaktadır.

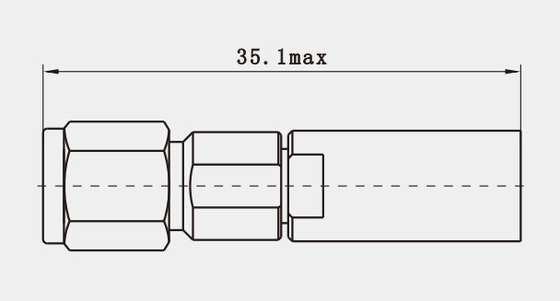

Özellikleri 2MF540A Kablosu için.4mm Erkek Paslanmaz Çelik RF Kablo Koaksiyel Bağlantısı(mm):
Modelin özel verileri, ürün özellik sayfasındaki verilere dayanmaktadır.
| İmpedans | 50 Ω |
| Frekans aralığı | DC - 50 GHz |
| Rating Voltajı | 170VRMS (Max. Deniz Dolu) |
| Dielektrik Dayanıklı Voltaj | 500 VRMS (Max. Deniz Dolu) |
|
Voltaj sabit dalga oranı |
≤ 1.05+0.005f |
| Temas direnci | Merkezi iletken ≤ 2 mΩ |
| Dış iletken ≤ 3 mΩ | |
| İzolasyon Direnci | ≥ 5000 MΩ |
| İç iletken | Erkek fiş: Bakır, Altın kaplama |
| Kadın Jack: BeCu, Altın Kaplama | |
| Dayanıklı İletişim | BeCu, Nikel kaplama |
| Vücut / Kabuk / Ev |
Altınla kaplanmış tunç |
| İzolatör | PEI |
| Paket | Silikon Kauçuk |
| Sıcaklık | -55°C ~ +125°C |
| Dayanıklılık | 500 döngü |
| Döner | 0.79 ~ 1.13 N.m. |
| Ekleme kaybı | < 0,04 sqrt ((f (((GHz)) dB |
| Sıcaklık aralığı | -65 °C~+165 °C |
Özellikleri:
2,4 mm kablo RF konektörü, düşük VSWR ve ekleme kaybı ile sonuçlanan gelişmiş bir hava dielektrik tasarımı benimser.Bu özellik özellikle yüksek frekanslı iletim için önemlidir, çünkü düşük ekleme kaybı sinyal iletimi sırasında enerji kaybını önemli ölçüde azaltır., düşük VSWR ise sinyal istikrarını ve iletim verimliliğini artırmaya yardımcı olur.Modern yüksek hızlı iletişim sistemlerinin sık sıklık aralığı gereksinimlerini karşılamak.
Bu konektörün mekanik tasarımı da, dış iletken çapı 2.4 mm ile 1.85 mm serisi konektörleriyle uyumluluğu sağlar.Bu tasarım sadece kullanımda esnekliği artırmakla kalmaz aynı zamanda farklı cihazlar arasındaki daha iyi uyum ve bağlantıyı da sağlarYüksek hassasiyeti ve dayanıklılığı sayesinde, 2.4mm RF konektörü, hassas ölçüm alanlarında ve milimetre dalga iletişim sistemlerinde yaygın olarak kullanılmaktadır.örneğin test ve ölçüm ekipmanlarında.
Uygulama:
1Yüksek frekanslı ağ analizatörleri
Cihaz Bağlantısı: 2.4mm kablo RF konektörleri yüksek frekanslı ağ analizörlerinde yaygın olarak kullanılır.Özellikle 50GHz'e kadar olan test ortamlarında.Bunlar öncelikle test ekipmanlarını test edilen cihazlara bağlamak için kullanılır, sinyal iletimi sırasında doğruluğu ve güvenilirliği sağlar.
2Test ve ölçüm ekipmanları
Kalibrasyon testi: 2.4mm RF konektörleri çeşitli test ve ölçüm ekipmanlarında önemli ölçüde kullanılır. Özellikle kalibrasyon kitlerinde ve metroloji uygulamalarında,hassas hava dielektrik tasarımları son derece doğru ölçümlere izin verirFarklı test ekipmanlarında tek tip performans standartlarını sağlamak için laboratuvar ve üretim hattı kalibrasyon cihazlarında yaygın olarak kullanılırlar.
Kesin Ölçme Araçları: 2.4mm konektörleri, son fırlatma değerlendirme testlerinde ve board-end test ekipmanlarında da yaygın olarak kullanılır.Her ölçümde tutarlılığı sağlamak ve mühendisler için önemli bir kolaylık sağlamak.
Not:
10.000'den fazla türümüz var.BağlantıEğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bizimle iletişime geçin- Evet..
