Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün: | Milimetre Dalga Bağlayıcı | Cinsiyet: | Dişi |
|---|---|---|---|
| Malzeme: | Pirinç/Paslanmaz Çelik | Anahtar kelimeler: | 2,4 mm MMW Konnektörler |
| Kaplama: | Altın kaplama/pasifleştirme | Uygulama: | RF |
| Bağlantı tipi: | 4 Delikli Flanş Panel Konnektörü | ||
| Vurgulamak: | 2.4mm Dişi Mikrostrip RF Bağlayıcısı,Dört delikli Mikrostrip RF konektörü,Paslanmaz Çelik Mikrostrip RF Bağlayıcısı |
||

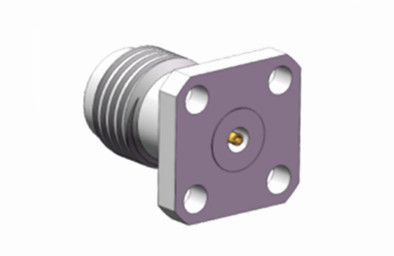

2.4mm Kadın Mikrostrip RF Bağlantısı 4 delikli paslanmaz çelikten yapılmış
2,4 mm konektörler, 50 GHz'ye kadar frekanslarda çalışan yüksek performanslı milimetre dalga (MMW) konektörleri sınıfını temsil eder.Bir iplik bağlantısı olan bir hava ara yüzü kullanıyorlar ve kompakt boyutlarıyla ayırt ediliyorlar, hafif yapı, yüksek çalışma sıklığı ve güvenilir bağlantı.Bu özellikler onları yüksek frekanslı mikrodalga ölçümlerinde ve milimetre dalga uygulamalarında geniş çapta kullanışlı kılar..
Genel amaçlı RF ve mikrodalga uygulamaları genellikle yüksek hassasiyetli 50 Ohm koaksiyel 2.4 mm konektörler kullanır.Bu bağlantılar çeşitli test ve ölçüm ortamlarında kullanılır., uygun ekipman ve kablo bağlantıları eşleşmesini sağlayan, uyduya hücresel iletişimi kapsayan, dayanıklı paslanmaz çelikten üretilen,Bu konektörler tekrarlanan kullanımlara dayanacak şekilde yapılmıştır.Bir hava dielektriği ile tasarlanmıştır ve genel verimliliğini ve işlevselliğini artırarak merkezi iletken için düşük kayıplı bir plastik destek içerir.

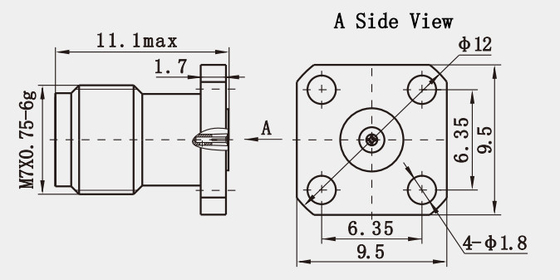

Spesifikasyon(mm):
| İmpedans | 50 Ω |
| Frekans aralığı | DC - 40 GHz |
| Rating Voltajı | 150 VRMS (Max. Deniz Dolu) |
| Dielektrik Dayanıklı Voltaj | 500 VRMS (Max. Deniz Dolu) |
|
Voltaj sabit dalga oranı |
≤ 1.3 |
| Temas direnci | Merkezi iletken ≤ 4,0 mΩ |
| Dış iletken ≤ 2,5 mΩ | |
| İzolasyon Direnci | ≥ 5000 MΩ |
| İç iletken | Erkek fiş: Bakır, Altın kaplama |
| Kadın Jack: BeCu, Altın Kaplama | |
| Dayanıklı İletişim | BeCu, Nikel kaplama |
| Vücut / Kabuk / Ev |
Altınla kaplanmış tunç |
| İzolatör | PEI |
| Paket | Silikon Kauçuk |
| Sıcaklık | -55°C ~ +125°C |
| Dayanıklılık | 500 döngü |
| Döner | 0.79 ~ 1.13 N.m. |
| Ekleme kaybı | < 0,04 sqrt ((f (((GHz)) dB |
| Sıcaklık aralığı | -65 °C~+165 °C |
| Bağlantı iğnesi | Altın kaplama |
Özellikleri:
1. Düşük Ekleme Kaybı:
Sinyal iletim kaybını en aza indirgenmek için tasarlanan 2.4 mm paslanmaz çelik RF konektörü, çok düşük yerleştirme kaybı sunar.Özellikle yüksek frekanslı uygulamalarda.
2Yüksek frekans aralığı:
DC'den 50GHz'ye kadar frekansları destekleyen bu konektör, çeşitli yüksek frekanslı uygulamalara uygundur.
3Boyut uyumluluğu:
Mekanik olarak 1.85mm boyutuna uyumlu, 2.4mm paslanmaz çelik RF konektörü, aynı sistemdeki 1.85mm konektörüyle değiştirilebilir.Sistem tasarımını ve yükseltmelerini kolaylaştırmak.
Uygulama:
1. Anten Uygulamaları
Yüksek Performanslı Anten Bağlantıları: 2.4mm bağlayıcılar, yüksek frekans aralığı ve düşük yerleştirme kaybı özellikleri nedeniyle yüksek performanslı anten bağlantılarında yaygın olarak kullanılır.Kablosuz iletişim ve uydu alım sistemlerinde, bu konektörler sinyal iletim istikrarını sağlar ve enerji kaybını en aza indirir.
Zorlu Dış Çevre: Passivleştirilmiş paslanmaz çelik gövde malzemesi sayesinde, 2.4 mm bağlantı korozyona dayanıklıdır ve açık havada zorlu ortamlar için uygundur.örneğin mobil iletişim üs istasyonu antenleri.
2. Ses Uygulamaları
Profesyonel Ses Ekipmanı: Profesyonel ses ekipmanlarında, özellikle yüksek frekanslı iletim gerektirdiğinde, 2.4 mm konektörler güvenilir ve yüksek performanslı bir bağlantı yöntemi sunar.Bu, gelişmiş ses sistemlerinde ve profesyonel kayıt ekipmanlarında yüksek sadakatli ses iletimini sağlar.
Canlı Ses Sistemleri: Konserler, tiyatrolar ve diğer büyük etkinlikler için, hoparlörler ve karıştırıcılar gibi çeşitli ses cihazlarını bağlamak için 2.4mm konektörler tercih edilir.dayanıklılıkları ve tekrar kullanılabilirlikleri nedeniyle.
