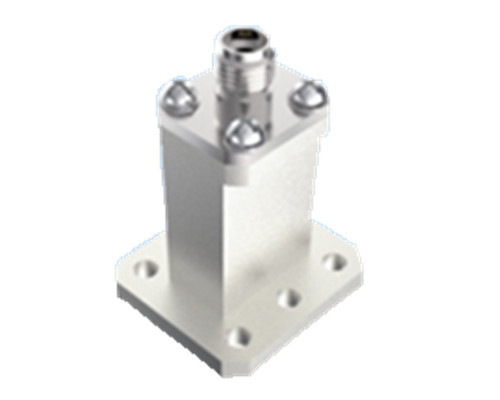

Yüksek performanslı dalga kılavuzu 2.92 Tipi Doğrudan Besleme Koaksiyel Adaptörü BJ180
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün Adı: | 2.92 RF Koaksiyel Dalga Kılavuzu Adaptörü | Sürekli dalga gücü: | 2W |
|---|---|---|---|
| Sıklık: | (187,5/a)GHz~(285,7/a)GHz | Yalıtım direnci: | ≥5000MΩ |
| Uygulama: | İletişim | Malzeme: | Pirinç |
| Nominal Depolama Sıcaklığı Aralığı Sıcaklık: | -55°C~+100°C | Çalışma sıcaklık aralığı: | -65°C~+125°C |
| Vurgulamak: | 2.92 Dalga rehberi adaptörü tipi,Yüksek Performanslı Dalga Kılavuzu Adaptörü,BJ180 Dalga rehberi adaptörü |
||
Yüksek Performanslı Dalga Kılavuzu 2.90 Tip Doğrudan Besleme Koaksiyel Adaptörü BJ180
Şirketimiz tarafından üretilen uzay aracı için koaksiyel dalga yönlendirmesi dönüştürücüleri, doğrudan beslenen ve yan olarak beslenen iki yapı biçimine ayrılmıştır.
Uzay aracı için koaksiyel dalga kılavuzu dönüştürücüleri, 5.3 GHz'den 110 GHz'e kadar bir frekans aralığı olan doğrudan beslenen ve yan beslenen olarak ayrılır.
Dalga kılavuzu ucundaki dikdörtgen dalga kılavuzu portları BJ70, BJ84, BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740, BJ900,SMA serisi ile koaksiyel uç arayüz arayüzü, 2.92 serisi, 2.4 serisi, 1.85 serisi vb. Her dalga kılavuzu port ürünü dalga kılavuzu bant genişliğini kapsar.
Her bir dalga kılavuzu port ürünü, dalga kılavuzu bant genişliğini kapsar ve ürünlerin güvenilir yapısı, küçük dış boyutları, mükemmel elektrik performansı ve tutarlılığı vardır.ve hafif (≤20g)Çeşitli uzay araçlarında yaygın olarak kullanılmaktadır.
Spesifikasyon:
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| Ana parametreler | |||
| Sürekli dalga gücü | 2W | ||
| Frekans aralığı | (187.5/a) GHz~(285.7/a) GHz,a dalga kılavuzu portu uzun yan boyutları | ||
| Çalışma sıcaklık aralığı | -65°C~+125°C | ||
| İzolasyon Direnci | ≥5000MΩ | ||
| Diğerleri | |||
| Kaplama kalınlığı | Orta temasdaki altın kaplama katmanının kalınlığı ≥1.27μm | ||
| Kaplama gözenekliği | Seyreltilmiş nitrik asit | Özel ağırlığı 1.316 (sıcaklığı 25°C±3°C) olan şeffaf bir kapta, 30 saniye | |
| Konsantre nitrik asit | Konsantrasyon analitik olarak saf %68 25°C ± 3°C'de, 20 dakikada bir kapta | ||
| Değerli Depolama Sıcağı Sıcaklık Aralığı | -55°C~+100°C | ||

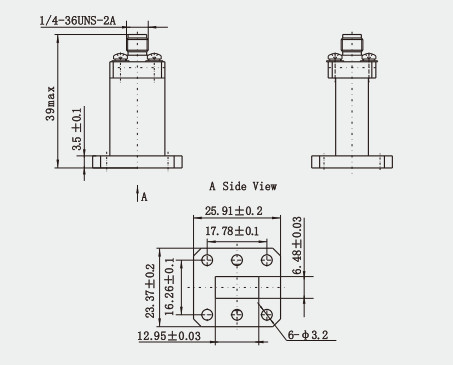

Çizim:(mm)
Özellikleri:
1Güçlü uyumluluk: Dalga kılavuzu koaksiyel dönüştürücüler yarı sert kablolar ve esnek kablolar dahil olmak üzere birçok RF kablosu türüyle uyumludur.Bu da onu pratik uygulamalarda daha yaygın bir şekilde uygulayabilir hale getiriyor..
2Geniş uygulama yelpazesi: Dalga kılavuzu koaksiyel dönüştürücüler anten sistemlerinde, mikrodalga iletişim sistemlerinde, radar sistemlerinde,Farklı iletim ortamları arasındaki enerji dönüşümünü gerçekleştirmek için test ekipmanları ve diğer alanlarYüksek verimli enerji dönüşümü: Dalga kılavuzu koaksiyel dönüştürücünün tasarımı, farklı iletim ortamlarında elektromanyetik dalga yayılma özelliklerinin farklılığına dayanmaktadır.ve makul yapısal tasarım ve parametreler seçimi ile dalga kılavuzu ve koaksiyel hat arasında yüksek verimli enerji dönüşümü gerçekleştirir.
Uygulama:
1Uydu İletişimi: Dalga kılavuzu koaksiyel dönüştürücüler uydu iletişimi alanında da uygulanabilir.Özellikle yer istasyonunun koaksiyel hattını uydu üzerindeki dalga kılavuzu sistemiyle birbirine bağlamak gerektiğinde.
2Kablosuz İletişim ve Endüstriyel Mikrodalga: Kablosuz iletişim ve endüstriyel mikrodalga uygulamalarında,dalga kılavuzu koaksiyel dönüştürücüler verimli sinyal iletimi ve dağıtımı için farklı RF bileşenlerini bağlamak için kullanılır.
3Test ve ölçüm sistemleri: RF mikrodalga alanındaki test ve ölçüm sistemlerinde,Ölçüm sonuçlarının doğruluğunu sağlamak için dalga kılavuzu koaksiyel dönüştürücüler test cihazlarını test edilen cihazla bağlamak için kullanılır..
Ürün Kataloğu:
1.85 serisi
2.4Serisi
2.92Serisi
SMASerisi
SMP serisi
SMPM serisi
Cam yalıtım ürünleri
Koaksiyel Dalga Kılavuzu Adaptörü
Not:
10.000'den fazla türümüz var.SMA Bağlantısı, Eğer kullandığınız konektör bulunmuyorsa, lütfen bilgilerinizle bizimle iletişime geçin.
